Codice: fie746
Fischer Fissaggi
Dispositivo per lamiere aggraffate DLA A2 (1 Pz.)

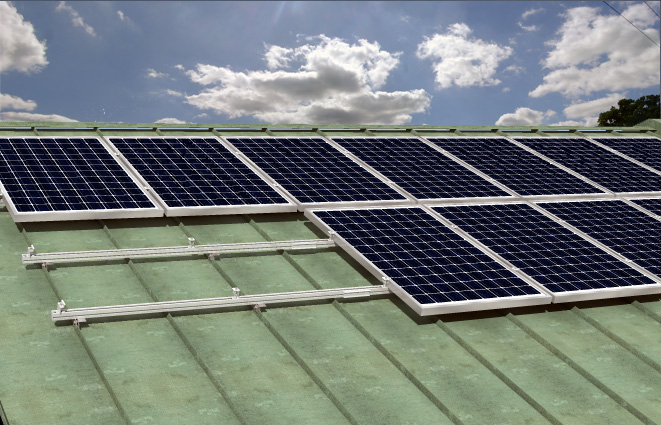

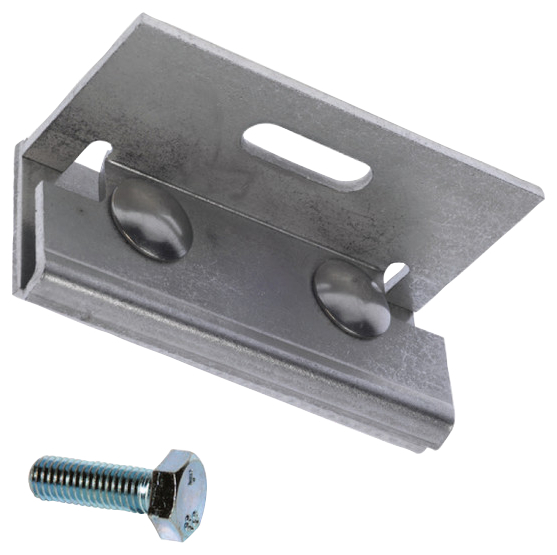

DLA - Staffa in acciaio inox per il fissaggio di strutture per impianti fotovoltaici su lamiere aggraffate. Idoneo per aggraffatura piatta.

• Completo: la staffa è fornita completa della viteria per il collegamento ai profili.
• Resistente: Realizzato in acciaio inox AISI 304 con spessore maggiorato 3 mm
• Sicuro: Chiusura a due viti per una presa forte sulla lamiera.

• staffa in acciaio inossidabile AISI 304 secondo EN 10088-2:2005
• bulloneria in acciaio inossidabile classe A2-70 secondo EN ISO 3506-1/2;2010

• Individuare la posizione e l?interasse delle staffe in funzione dei carichi neve e vento della zona di installazione del progetto e della conformazione della lamiera aggraffata.
• Posizionare sulla lamiera uno strato di nastro butilico CG-INT in concomitanza dei punti in cui andranno posizionate le staffe.

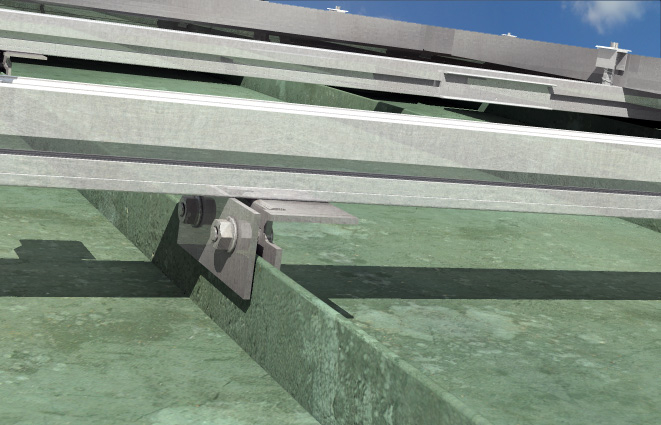

• Posizionare la staffa sulla lamiera in concomitanza dell?aggraffatura. Far scendere la staffa fino a superare completamente con la piega lo spessore dell?aggraffatura.
• Serrare i due dadi in modo da stringere la staffa attorno all?aggraffatura della lamiera.
• Collegare la staffa al profilo facendo passare la viteria in dotazione all?interno della cava inferiore del profilo e attraverso l?asola presente sulla sommità della staffa.

• Peso: 0,33 [kg]
• Coppia di serraggio: 10 [N·m]
• Chiave di serraggio: 13 [mm]

Riferimenti:

• Codice EAN: 8001132715567
• Codice Fischer: 71556
