Codice: fie3721
Fischer Fissaggi

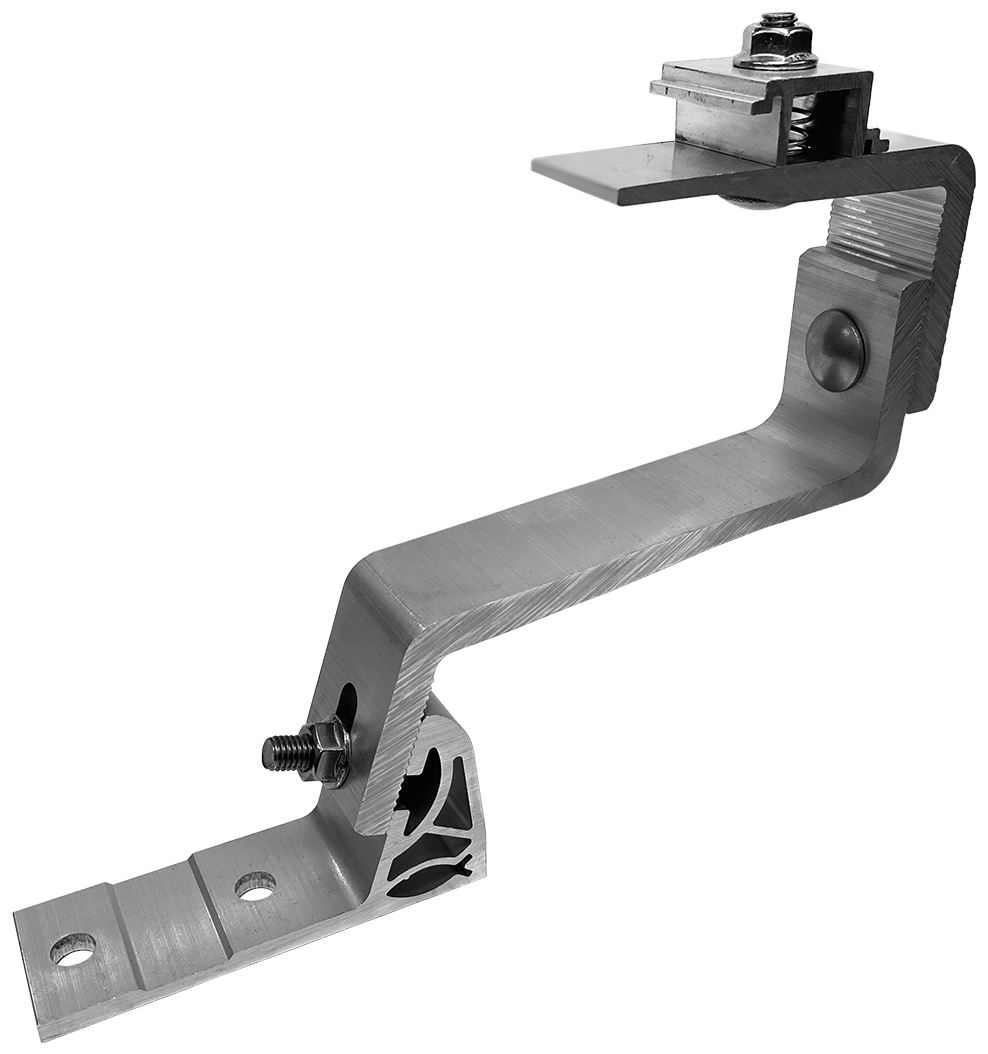

Gancio GTA 2 in alluminio per tegole e listelli (1 Pz.)

GTA 2 - Gancio in alluminio a 2 regolazioni per installazione di impianti fotovoltaici su coperture in tegole con listelli di ventilazione di spessore variabile

Materiali

• Gancio in lega di alluminio AW 6060 T66 e AW 6082 T6 secondo EN 755-2:2016
• Bulloneria in acciaio inossidabile classe A2-70 secondo EN ISO 3506-1/2;2010

Vantaggi

• Doppia regolazione con zigrinatureantiscivolo per facilitare l?installazione;
• Base stretta: adatta per supporti continui;
• Interassi elevati: la grande caricabilità permette l?utilizzo di un minor numero di ganci;
• Deformazione controllata: progettato per non piegarsi e non danneggiare le tegole;
• Preassemblato: pronto all?uso senza la ecessità di ulteriori accessori;
• Resistente e leggero: realizzato in alluminio per resistere all?intera vita dell?impianto;
• Idoneo sia per profili Solar-light che Solar-fish tramite rotazione dell?elemento fermaprofilo.

Applicazioni

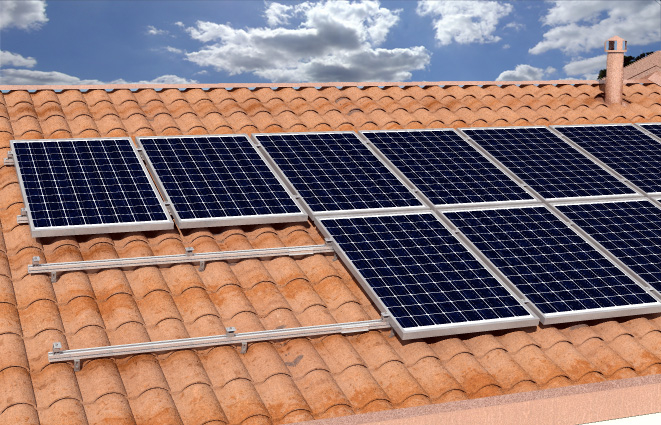

• Realizzazione di strutture per impianti fotovoltaici su coperture in tegole ventilate con spessore tegola più ventilazione da 55 a 67 mm.

• Definire l?interasse dei ganci in funzione dei carichi neve e vento della zona di installazione dell?impianto.
• Individuare la posizione dei ganci in funzione della struttura portante e del layout dell?impianto.

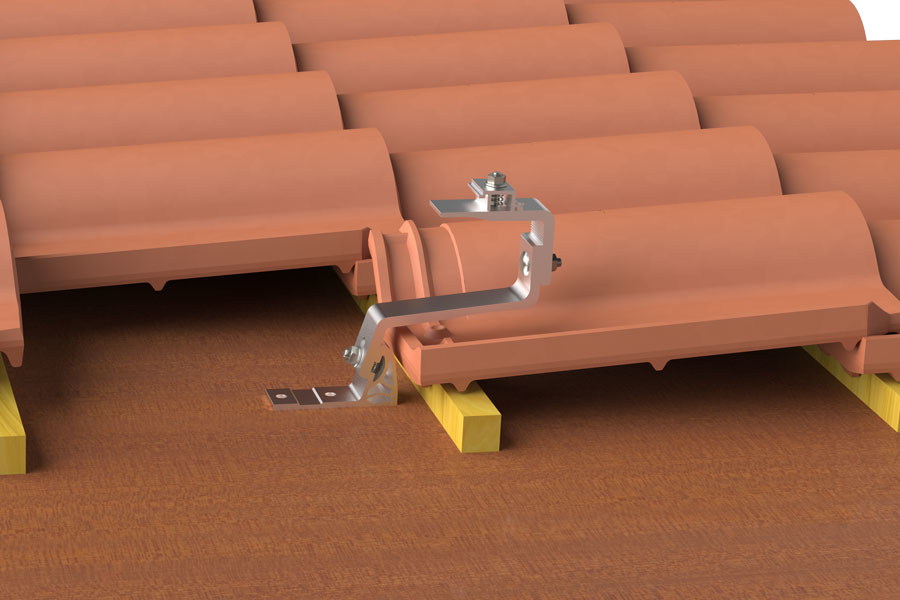

• Sollevare la tegola e fissare la base del gancio mediante l?apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto portante.
• Eseguire le regolazioni in altezza richieste dalla tipologia di copertura e serrare la viteria dei giunti regolabili per bloccare in posizione il gancio.
• Inserire il giunto presente sulla sommità del gancio all?interno della cava laterale del profilo utilizzato. Il giunto può essere ruotato per adattarsi a profili Solar-Light o Solar-fish.

• Altezza totale: 130 - 160 [mm]
• Coppia di serraggio: 10 [N·m]
• Chiave di serraggio: 13 [mm]

Riferimenti:

• Codice EAN: 8001132100370
• Codice Fischer: 554119
