Codice: fie3711
Fischer Fissaggi
Base per ganci GTA1 e GTA2 (1 Pz.)

Base GTA1 - GTA2 - Base accessoria in alluminio compatibile con ganci GTA1 e GTA 2 per allargare e rialzare il punto di appoggio del gancio alla copertura.

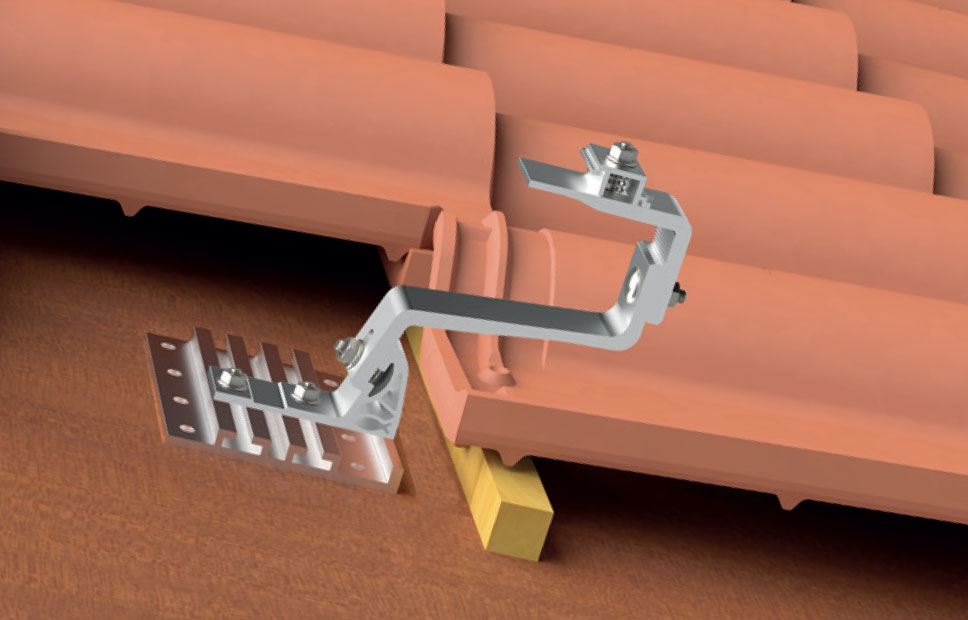

• Fissaggio di pannelli fotovoltaici su tetti a falda in tegole, in combinazione con ganci GTA1 o GTA2.
• Fissaggio gancio GTA 1 su coperture ventilate con spessore totale tegola + listello uguale a 45 mm.

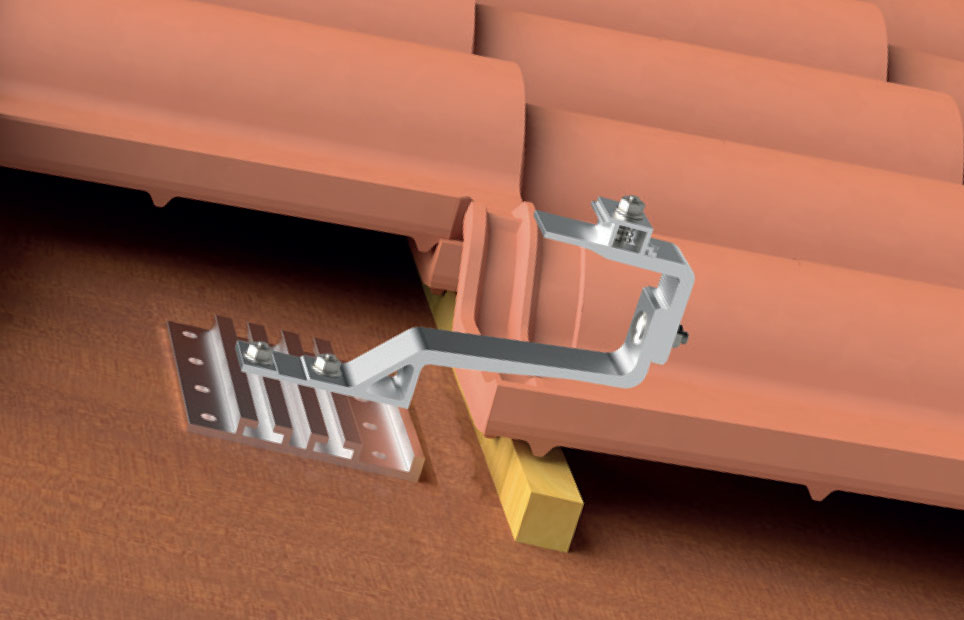

• Fissaggio gancio GTA 2 su coperture con strato di ventilazione costituito da due strati di listelli incrociati.
• Fissaggio gancio GTA 2 con uscita su parta alta della tegola

Vantaggi

• Allarga la base del gancio facilitandone il fissaggio su strutture discontinue;
• Rialza il gancio di 15 mm.

Materiale

• Alluminio EN AW 6063 T6 secondo UNI EN 755-2

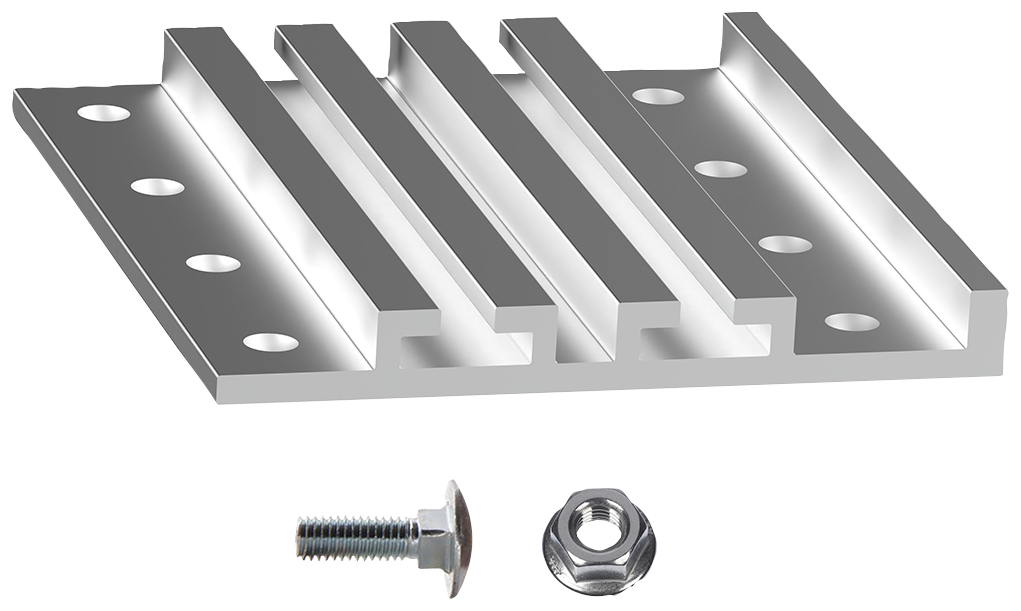

• Accoppiare la base al gancio selezionato attraverso le due viti in dotazione e i dadi flangiati.
• Regolare la posizione del gancio sulla base.
• Eseguire le eventuali regolazioni in altezza sul gancio se necessarie.
• Serrare la viteria bloccando il gancio e la base in posizione.
• Fissare la base con il gancio alla copertura utilizzando il fissaggio corretto individuato in base alla tipologia di copertura ed ai carichi agenti.

• Larghezza: 150 [mm]
• Spessore: 15 [mm]
• Lunghezza: 132 [mm]
• Spessore: 15,0 [mm]

Riferimenti:

• Codice EAN: 8001132099490
• Codice Fischer: 553120
