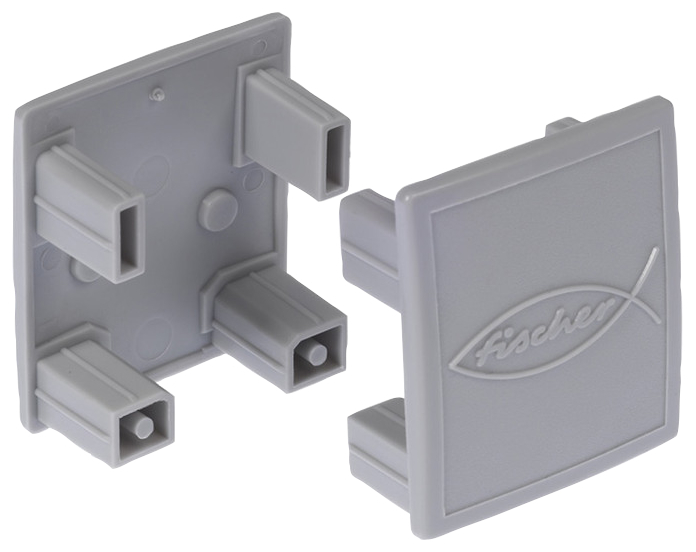

Coperchio per profilo AK SP (1 Pz.)

AK SP - Tappo di chiusura per profilo Solar-fish

• La sezione alta 44 mm rende Solar-Fish la soluzione ideale per la realizzazione della maggior parte delle strutture per impianti fotovoltaici.
• Compatibile sia con morsetti universali PMU / PMCU che con morsetti preassemblati PM-F / PM-C.
• No sfrido: Le verghe di lunghezze diverse permettono di ottimizzare la struttura in funzione delle dimensioni dei pannelli fotovoltaici utilizzati e ridurre lo sfrido.
• Versatile: due cave laterali e una inferiore compatibili con i giunti rapidi dei ganci GTA oppure con viti SKS M8 o viti con testa a martello RHS.

• Gancio GTA1
• Gancio GTA2
• Gancio GTA3
• Gancio GT 130 e GT 150 (5 e 8 mm)
• Gancio GC
• Gancio GTP
• Gancio GTPR

• Triangolo STFS 10° - 13°
• Triangolo STFN 10° - 15°
• Triangolo STFN 25° - 30° - 35°

• Vite doppio filetto STSR
• Vite doppio filetto STSI

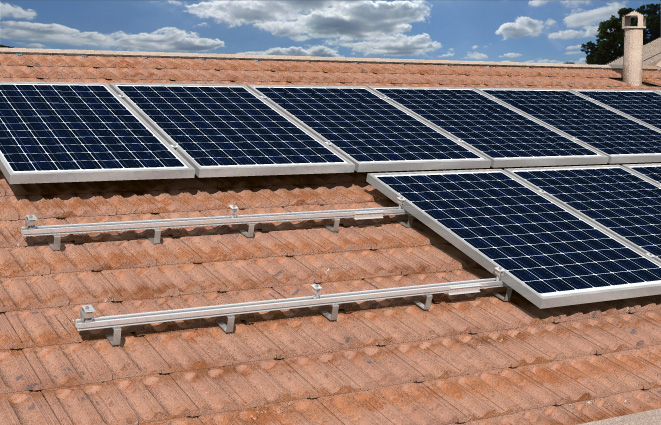

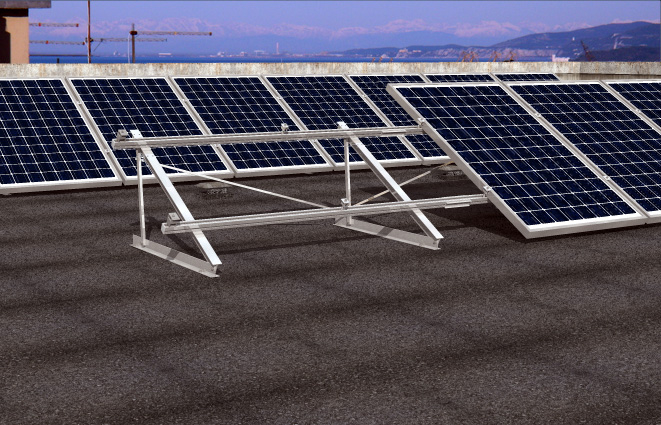

• Individuare il sistema di supporto corretto in base alla tipologia di copertura ( e.g. ganci per tegole, ganci per coppi, triangoli per coperture piane, morsetti per lamiere aggraffate, triangoli per coperture piane, sistema Solar-Y per tegoli in calcestruzzo armato ecc)
• Posizionare il sistema di supporto selezionato agli interassi definiti dal progetto.
• Assemblare il profilo Solar-Fish al supporto selezionato attraverso la cava inferiore o le cave laterali.
• Per realizzare il collegamento di due profili Solar-Fish, installare su entrambi i lati del profilo un giunto CPN AL facendolo scorrere all?interno della cava laterale fino a battuta della bugna presente al centro del giunto.
• Bloccare il giunto ad ognuna delle estremità dei profili Solar-Fish tramite viti autoforanti.
• Per limitare le dilatazioni termiche, si consiglia di realizzare serie di profili collegati tra loro fino ad una lunghezza massima 15 m. Oltre questa misura è necessario interrompere la struttura e ripartire con un nuovo profilo scollegato dai precedenti.
• Installare i morsetti attraverso la cava superiore del profilo.
• Fissare i pannelli fotovoltaici serrando i morsetti.
• Applicare i tappi AK SP alle estremità del profilo Solar-Fish

Riferimenti:

• Codice EAN: 8001132711835
• Codice Fischer: 71183
