Profilo Solar-Mid 5,5 m (1 Pz.)

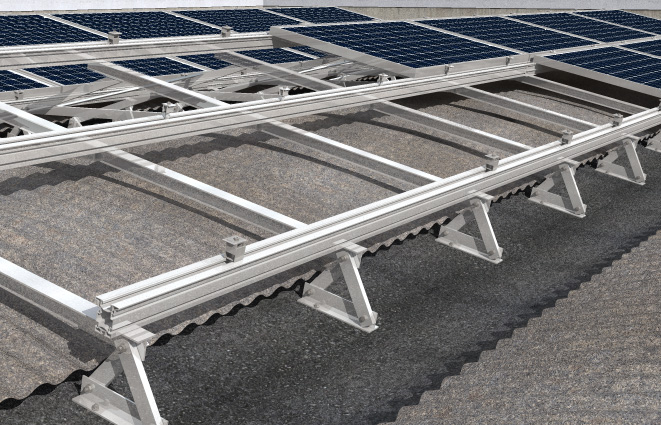

Solar-mid 5,50 m - Il profilo in alluminio alto 83 mm per la realizzazione di strutture per il sostegno di pannelli fotovoltaici.

Materiali di supporto: Realizzazione di strutture per pannelli fotovoltaici.

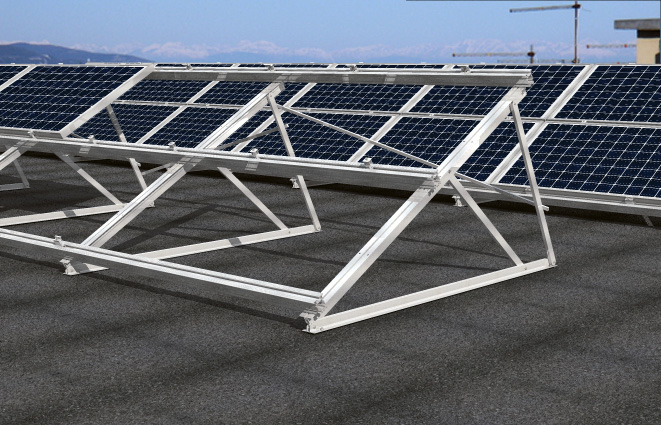

Idoneo per coperture piane con:

• Triangoli STFN
• Triangoli STFS

Idoneo per coperture tegoli in calcestruzzo e cupolini con:

• Sistema Solar-Y

Idoneo per strutture speciali per coperture complesse con:

• Profili BP AL e REP AL

Vantaggi:

• Prestazionale: il profilo Solar-mid ha elevata capacità portante ed è utilizzato per ridurre i punti di appoggio.
• Versatile: la geometria del profilo Solar-mid consente il fissaggio di due moduli, posizionati in orizzontale, su un unico profilo intermedio.
• Facile e veloce: installazione rapida nelle cave inferiore e laterali con viti SKS M 8 o vite testa a martello RHS e nella cava superiore con il dado testa a martello FCN AL e staffe MW (per giunti incrociati).
• No sfrido: la lunghezza ottimizzata riduce gli sfridi e facilita la movimentazione in cantiere.
• Interasse massimo consentito 2500 mm, in funzione delle azioni neve e vento calcolate secondo la Normativa.

Applicazioni consigliate: Materiali

• lega di alluminio AW 6063 T6 secondo EN 755-2:2013

Funzionamento:

• Individuare il sistema di supporto corretto in base alla tipologia di copertura ( e.g. ganci per tegole, ganci per coppi, triangoli per coperture piane, morsetti per lamiere aggraffate, triangoli per coperture piane, sistema Solar-Y per tegoli in calcestruzzo armato ecc)
• Posizionare il sistema di supporto selezionato agli interassi definiti dal progetto.
• Assemblare il profilo Solar-Mid al supporto selezionato attraverso la cava inferiore o le cave laterali.
• Per realizzare il collegamento di due profili Solar-Mid, installare su entrambi i lati del profilo due giunti CPN AL facendoli scorrere all?interno delle cave laterale fino a battuta della bugna presente al centro del giunto.
• Bloccare il giunto ad ognuna delle estremità dei profili Solar-Mid tramite viti autoforanti.
• Per limitare le dilatazioni termiche, si consiglia di realizzare serie di profili collegati tra loro fino ad una lunghezza massima 15 m. Oltre questa misura è necessario interrompere la struttura e ripartire con un nuovo profilo scollegato dai precedenti.
• Installare i morsetti attraverso la cava superiore del profilo.
• Fissare i pannelli fotovoltaici serrando i morsetti.

Dettagli tecnici:

• Peso in kg/m: 1,95 [kg/m]
• Lunghezza: 5500 [mm]
• Sezione trasversale profilo: 7,22 [cm²]

Riferimenti:

• Codice EAN: 8001132102787
• Codice Fischer: 559872
