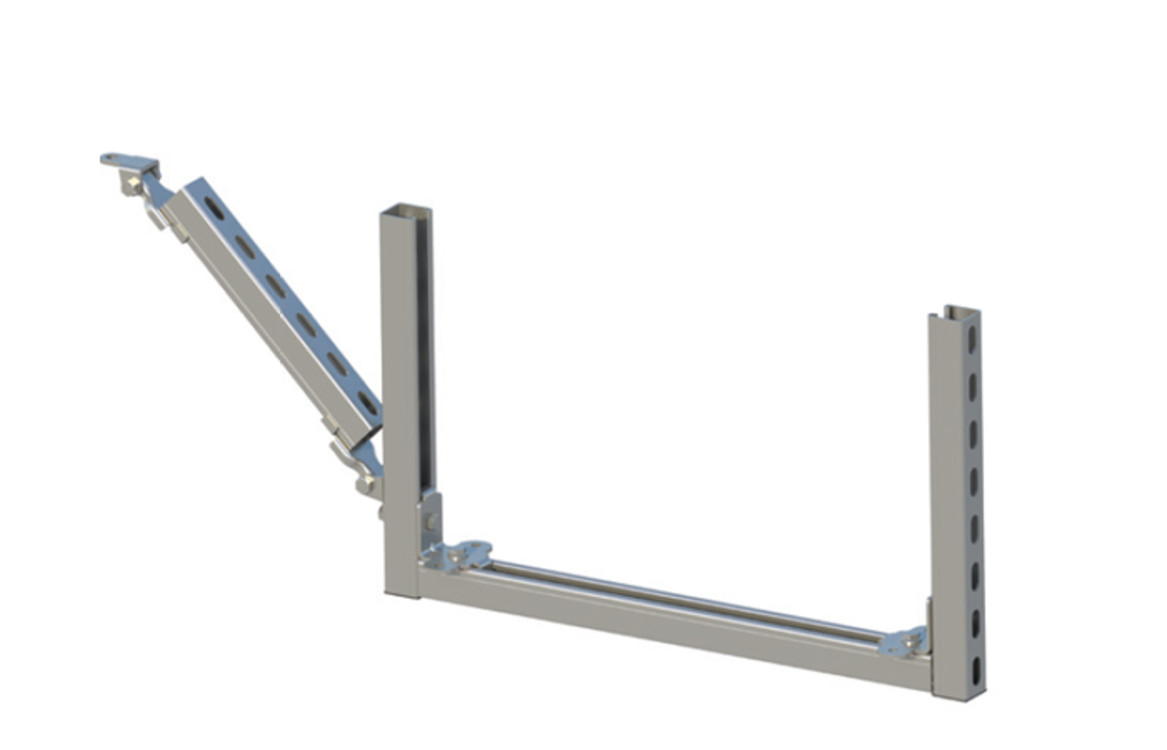

Sistema Seismic di collegamento per profili S-VB ad angolo variabile (1 Pz.)

Connessione ad angolo variabile per il controventamento con profili FUS applicabile al profilo e alla superficie di fissaggio

S-VB - Connessione ad angolo variabile per il controventamento con profili FUS applicabile al profilo e alla superficie di fissaggio

Vantaggi:

Applicabile sia trasversalmente che longitudinalmente rispetto alla direzione dei tubi

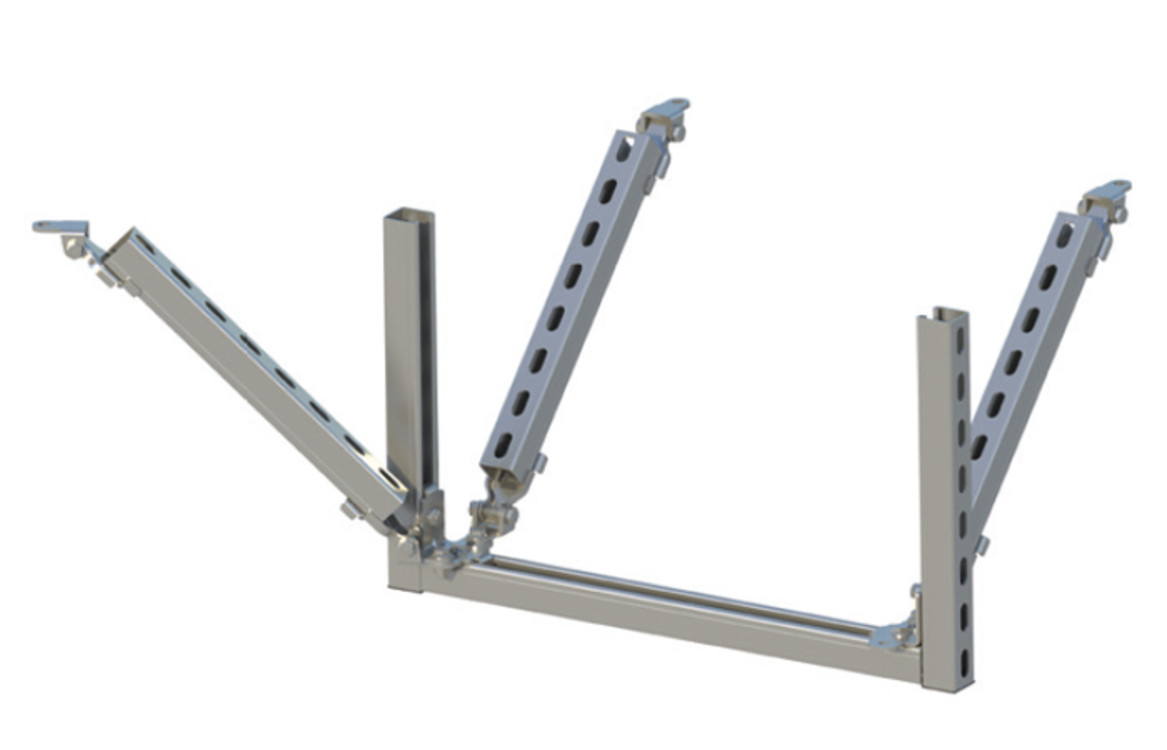

2 staff e possono essere montate sovrapposte per controventare lo stesso punto in diverse direzioni.
Angolo di inclinazione variabile 45°±15°
Le alette piegate verso l?alto e verso il basso consentono di abbracciare agevolmente il profi lo nelle diverse configurazioni di montaggio
La geometria di S-VB garantisce la trasmissione centrata dei carichi.

Proprietà

Materiale staffa sagomata: S275JR
Materiale base: S355MC
Vite: M10x45 cl.8.8 Z/B
Dado: M10 cl.8 Z/B
Zincatura: zincatura elettrolitica min 5µm

Caratteristiche

RETROFIT: la connessione S-VB consente di controventare impianti esistenti senza smontarli.

Applicazioni consigliate:

Controventamento resistente a forze di trazione e compressione di telai anche già installati

Controventamento in più direzioni di incastellature

Dettagli tecnici:

Riferimenti:

Codice EAN: 8001132098646
Codice Fischer: 552362

fischer Sistema Seismic di collegamento per profili S-VB ad angolo variabile (1 Pz.) Connessione ad angolo variabile per il controventamento con profili FUS applicabile al profilo e alla superficie di fissaggio.
