Codice: fie3701
Fischer Fissaggi

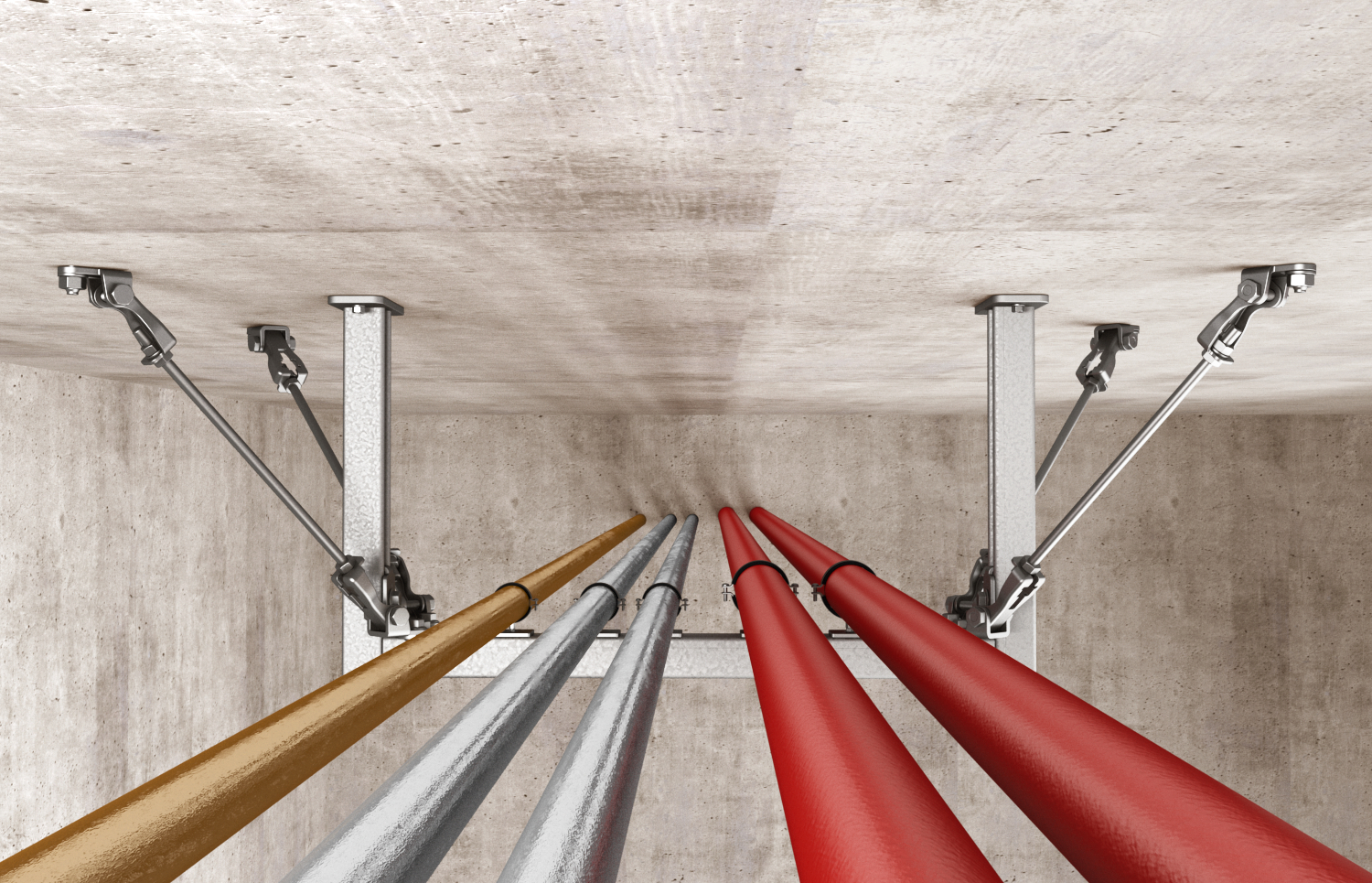

Sistema Seismic per lo staffaggio ad angolo variabile S-VA (1 Pz.)

S-VA - Connessione ad angolo variabile per il controventamento con barre filettate M10 applicabile al profilo e alla superficie di fissaggio

• applicabile sia trasversalmente che longitudinalmente rispetto alla direzione dei tubi
• 2 staff e possono essere montate sovrapposte per controventare lo stesso punto in diverse direzioni.
• angolo di inclinazione variabile 45°±15°
• slot di aggancio sagomata per facilitare l?installazione della barra
• utilizzabile con solo dado o con dado e rondella per migliorare il trasferimento dei carichi
• la geometria di S-VA garantisce la trasmissione centrata dei carichi

• Materiale staffa: S275JR
• Materiale base: S355MC
• Vite: M10x45 cl.8.8 Z/B
• Dado: M10 cl.8 Z/B
• Zincatura: zincatura elettrolitica min 5µm

RETROFIT: la connessione S-VA consente di controventare impianti esistenti senza smontarli.

• controventamento tramite barre filettate M10 di telai sia nuovi che esistenti


• la stessa staffa può essere montata sia sul telaio che a parete o soffitto


• Utilizzare dado e controdado per fissare la barra inclinata.

Riferimenti:

• Codice EAN: 8001132098608
• Codice Fischer: 552360
