Codice: fie2363
Fischer Fissaggi
Piastra di connessione SSP 12 SPEED (1 Pz.)

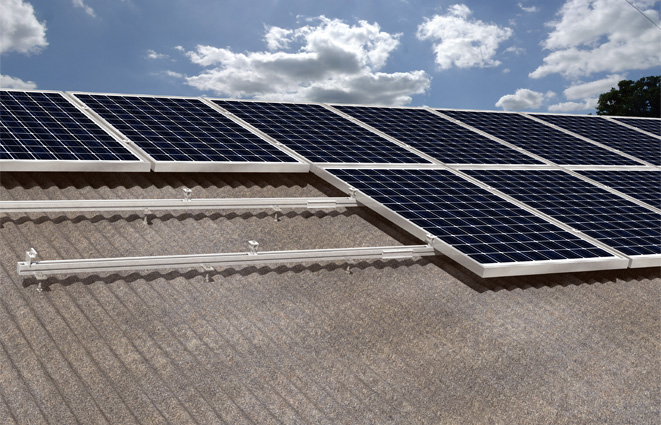

SSP 12 SPEED - Piastre di connessione piane tra viti doppia filettatura STSR o STSI e profili Solar

• Regolabile: Il foro asolato permette una maggior tolleranza durante la fase di montaggio del profilo
• Veloce: SSP SPEED è fornita preassemblata e si collega al profilo tramite il serraggio di una sola vite.
• Comodo: è pre-montata sulla staffa piana SSP SPEED facilita il pre-posizionamento del profilo.
• Comoda: Il giunto di SSP SPEED facilità il pre-posizionamento del profilo

• piastra in acciaio inossidabile X5CrNi 18-10 (A2) secondo EN 10088- 2:2014
• staffa di collegamento XC in lega di alluminio AW 6063 T6 secondo EN 755-2:2013
• bulloneria in acciaio inossidabile A2-70 secondo EN ISO 3506-1/2:2009

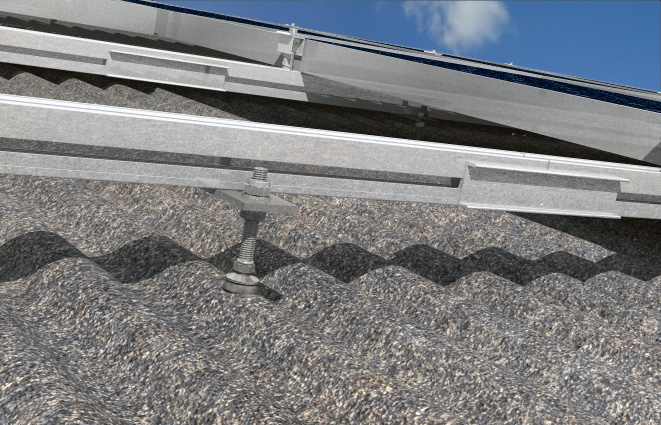

• Inserire il lato con foro circolare della staffa piana SSP o SSP SPEED tra i due dadi della vite doppia filettatura STSR/STSI e serrare gli stessi.
• Regolare l?altezza della staffa SSP o SSP SPEED rispetto alla vite a doppio filetto avvitando o svitando il dado inferiore.
• A regolazione effettuata, serrare la coppia di dadi presenti sul gambo delle viti STSI o STSR.
• In caso di utilizzo di staffa SSP collegare il profilo Solar attraverso il foro asolato utilizzando viti SKS M 8 o RHS con dado flangiati MU F M 8.
• In caso di utilizzo di staffa SSP SPEED collegare il profilo Solar inserendo il giunto rapido all?interno della cava laterale del profilo e serrando il dado sulla sommità della staffa.

• Peso: 1,05 [kg]

Riferimenti:

• Codice EAN: 8001132031735
• Codice Fischer: 522673
