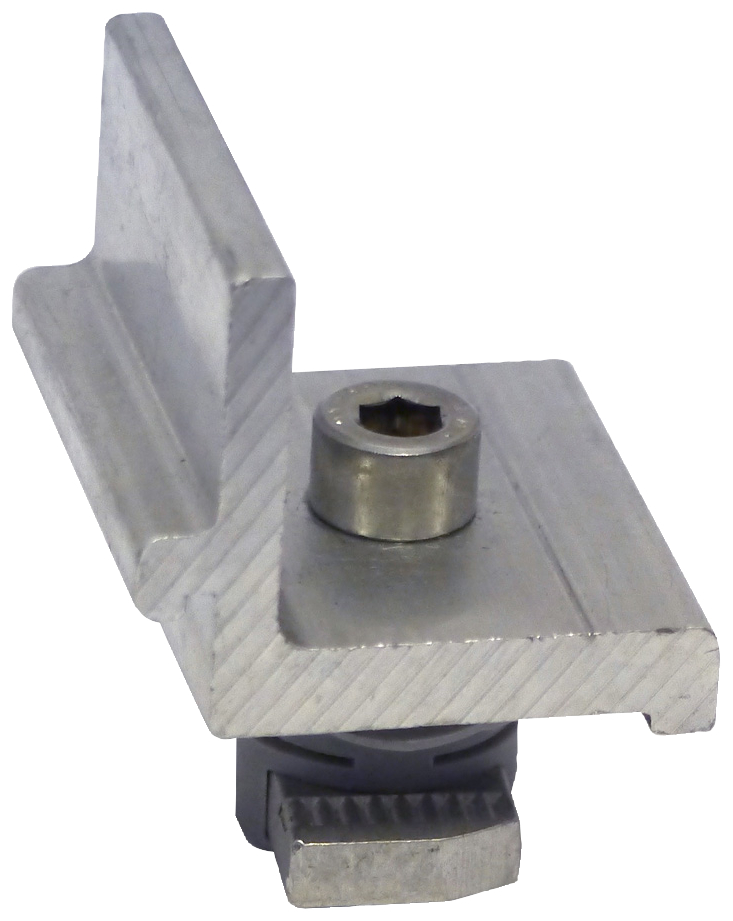

Staffa collegamento ganci PXC AL per profili solar fish (1 Pz.)

PXC AL - Le staffe a bloccaggio laterale per il collegamento a 90° tra profili Solar

• Veloce: installazione rapida del profilo Solar attraverso il serraggio di una sola vite.
• Completa: la staffa di collegamento preassemblata PXC non necessita di elementi aggiuntivi (per esempio: viti, rondelle, bulloni).
• Fissaggio sicuro: l'ampia superficie di contatto della staffa di collegamento XC incrementa la capacità portante del collegamento.

• staffa di collegamento in lega di alluminio AW6063 T6 secondo EN 755-2:2013
• vite con testa cilindrica con inserto esagonale incassato in acciaio inossidabile classe A2-70 secondo EN ISO 3506-1/2;2009
• dado testa a martello FCN AL in lega di alluminio AW 6060 T66 secondo EN 755-2:2013 e nylon PA 6 grigio

• Inserire il dado FCN AL M 8 nella cava superiore del profilo Solar inferiore e ruotarla di 90°.
• Inserire il gancio della staffa di collegamento PXC all?interno della cava laterale del profilo superiore
• Serrare la connessione applicando la coppia di serraggio corretta (10 Nm) alla vite con testa cilindrica con inserto esagonale incassato TCEI.

• Peso: 0,06 [kg]
• Coppia di serraggio: 10 [N·m]
• Lunghezza della vite: 20 [mm]

Riferimenti:

• Codice EAN: 8001132031681
• Codice Fischer: 522671
