Codice: fie1004
Fischer Fissaggi

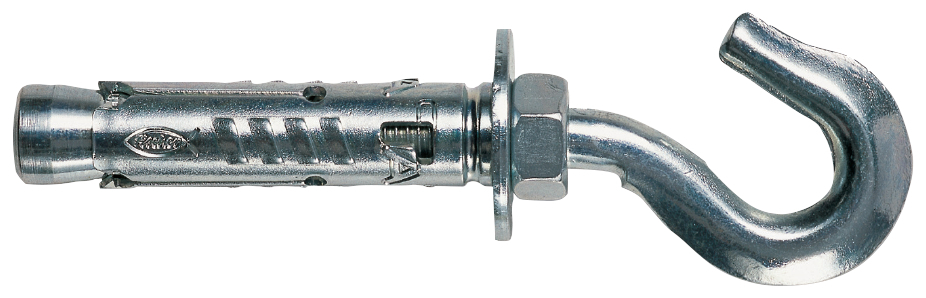

Tasselli in acciaio TA M 6 G con gancio (1 Pz.)

TA M6 G con gancio - L'ancorante filettato internamente, facile da installare, per fissaggi in calcestruzzo non fessurato. Versione con gancio stampato.

Approvato per:

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15




• Pietra naturale con struttura compatta

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.

• Passerelle per cavi

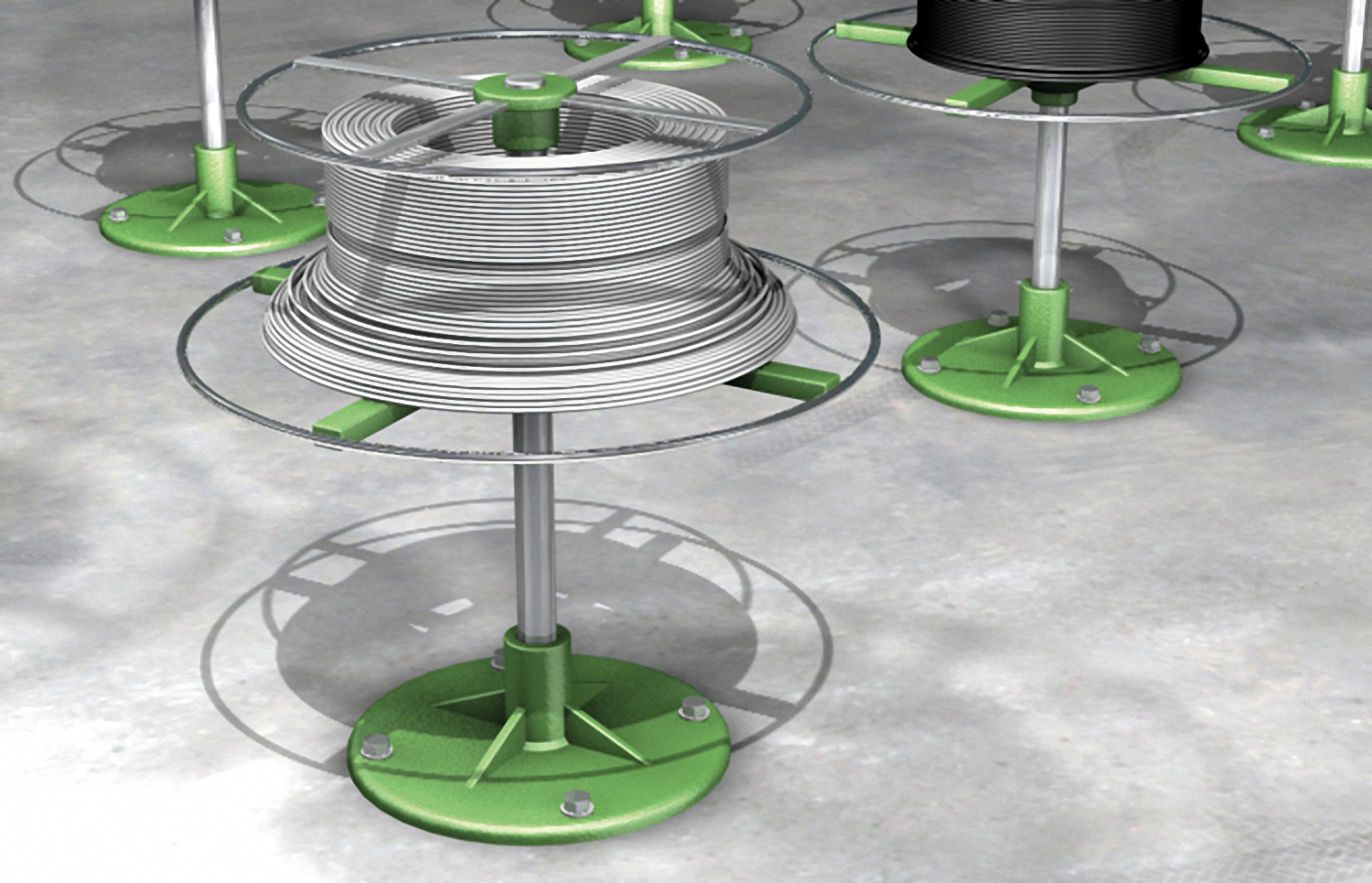

• Macchinari

• Il TA M è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione il gancio deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Distanza occhiolo dal muro: 33 [mm]
• Lunghezza dell'ancorante: 49 [mm]
• Diametro foro: 10 [mm]
• Larghezza gancio: 28 [mm]
• Misura d'apertura del gancio: 7 [mm]
• Chiave di serraggio: 10 [mm]

Riferimenti:

• Codice EAN: 4006209902615
• Codice Fischer: 90261
