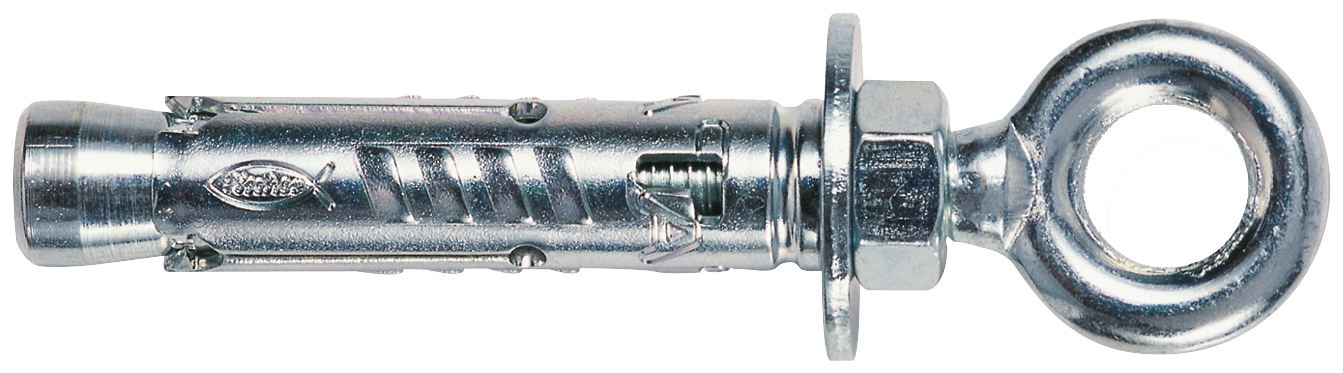

Tasselli in acciaio TA M 10 O con occhiolo (1 Pz.)

TA M10 O con occhiolo - L'ancorante filettato internamente, facile da installare, per fissaggi in calcestruzzo non fessurato. Versione con occhiolo cl. 8.8.

Approvato per:

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15




• Pietra naturale con struttura compatta

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.
• Il TA M (solo ancorante o con vite) è disponibile anche in acciaio inossidabile A2 (non certificata).

• Passerelle per cavi
• Installazioni distanziate

• Il TA M è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione l'occhiolo deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Distanza occhiolo dal muro: 44 [mm]
• Lunghezza dell'ancorante: 69 [mm]
• Larghezza occhiolo: 27 [mm]
• Ø occhiolo: 12 [mm]
• Diametro foro: 15 [mm]
• Chiave di serraggio: 17 [mm]

Riferimenti:

• Codice EAN: 4006209902592
• Codice Fischer: 90259
