Codice: fie4071
Fischer Fissaggi

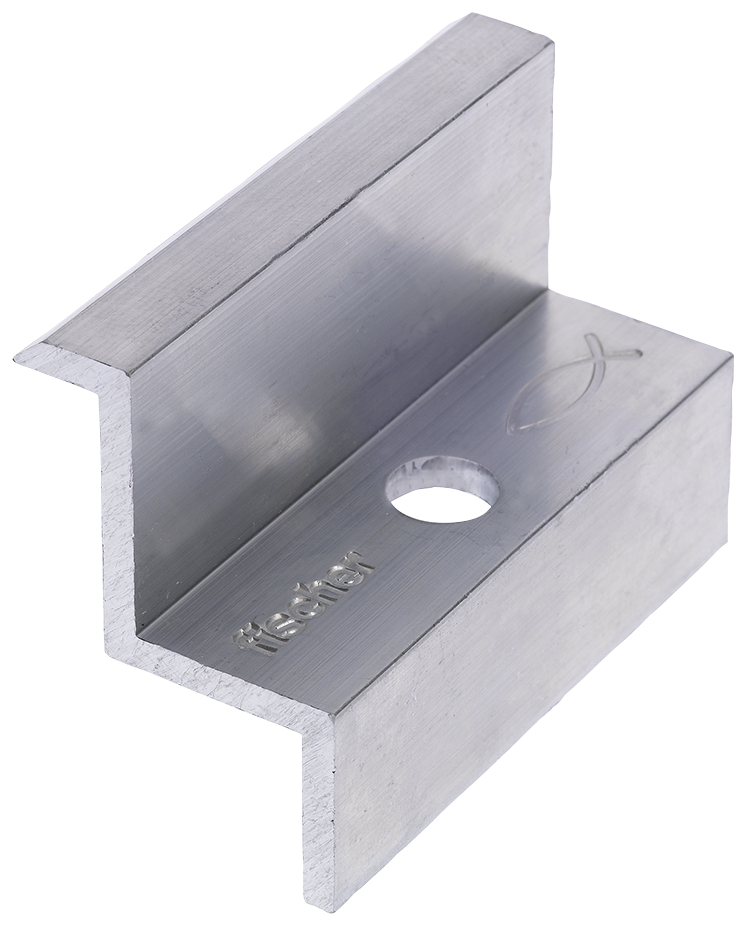

Morsetto finale alluminio M F 34 (1 Pz.)

MF 34 - Morsetto finale non preassemblato per pannelli fotovoltaici di spessore 34 mm

• Versatile: I morsetti M C e M F sono disponibili in diverse misure e sono compatibili con viti TCEI e dadi FCN AL per creare il morsetto più adatto per ogni progetto.

• morsetti M C e M F in lega di alluminio AW 6060 T66 secondo EN 755-2:2013

• Individuare l'altezza del modulo fotovoltaico e scegliere la vite con testa cilindrica con incasso esagonale TCEI idonea.
• Assemblare il morsetto M C e M F al dado FCN AL utilizzando con testa cilindrica con incasso esagonale TCEI.
• Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.
• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite con testa cilindrica con incasso esagonale TCEI di circa 10 Nm.

• Coppia di serraggio: 10 [N·m]
• Lunghezza della vite: 302 [mm]

Riferimenti:

• Codice EAN: 8001132711224
• Codice Fischer: 571122
