Codice: fie2896
Fischer Fissaggi

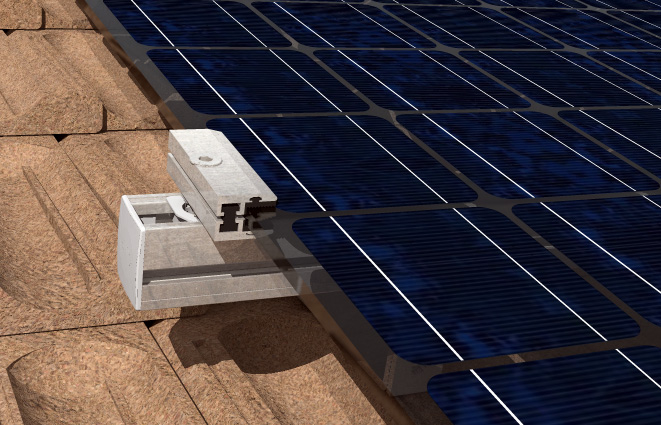

Morsetto finale per moduli vetro MF G 100 6,8-8,0 (1 Pz.)

MFG 100 6,8-8,0 - Il morsetto finale non assemblato per vetro e moduli senza cornice

• Versatile: I morsetti M G sono disponibili in due varianti di spessore per fissare pannelli fotovoltaici in vetro di spessore da 5,5 mm a 8,5 mm e in diverse lunghezze per limitare la flessione del pannello.

• morsetti MC G e MF G in lega di alluminio AW 6060 T66 secondo EN 755-2:2013.

• Individuare il morsetto centrale MC G e finale MF G in base allo spessore del panello fotovoltaico e ai carichi di progetto.
• Assemblare il morsetto centrale MC G e finale MF G con il dado testa a martello FCN AL utilizzando la vite cilindrica con incasso esagonale TCEI.
• Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.
• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite cilindrica con incasso esagonale TCEI di circa 10 Nm.

• Coppia di serraggio: 10 [N·m]

Riferimenti:

• Codice EAN: 8001132056400
• Codice Fischer: 536716
