Codice: fie443
Fischer Fissaggi

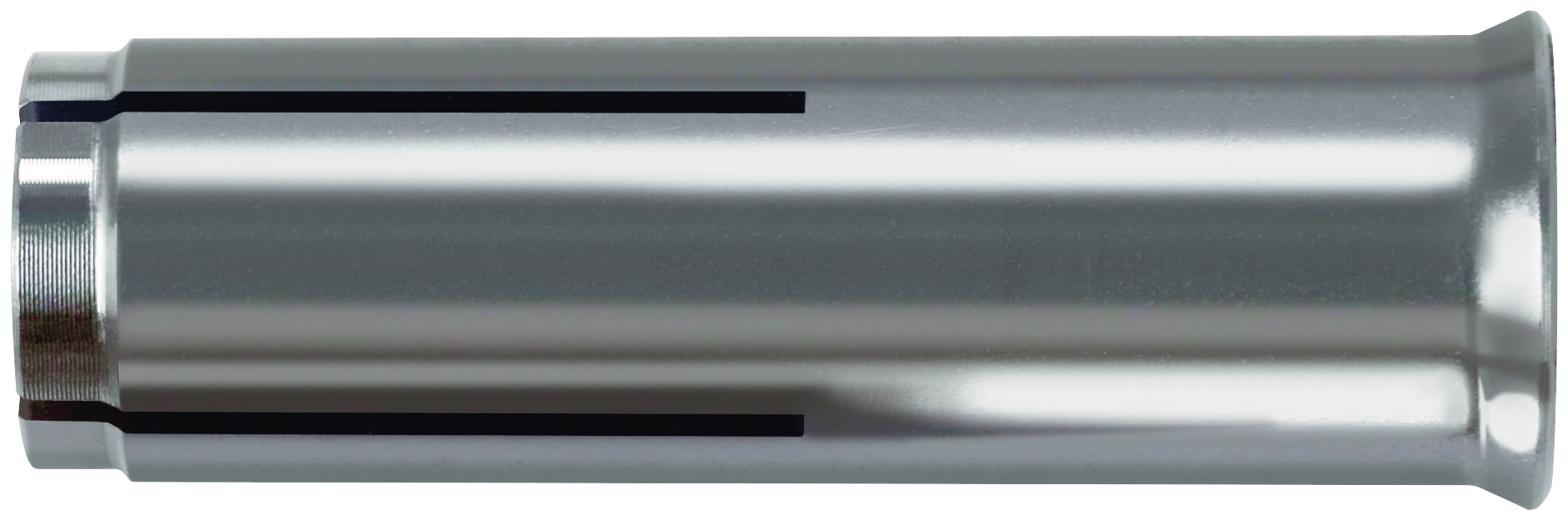

Ancorante metallico a percussione EA II M10 A4 (1 Pz.)

EA II M10x40 A4 - L'ancorante a percussione filettato internamente con collarino per una semplice installazione. Versione in acciaio inox A4.

Approvato per:

• Calcestruzzo da C20/25 a C50/60, non fessurato




• Calcestruzzo da C20/25 a C50/60, fessurato, per fissaggi multipli in applicazioni non strutturali




• Solai alveolari in calcestruzzo precompresso ? C30/37 (solo la versione corta EA II M..x25)

Adatto anche per:

• Calcestruzzo C12/15




• Pietra naturale con struttura compatta

• Il collare in rilievo impedisce al corpo dell'ancorante di scivolare nel foro e assicura un'installazione a percussione senza problemi.
• Grazie alla filettatura metrica interna è possibile utilizzare bulloni o barre filettate comuni per un ideale adattamento all'applicazione.
• Il percussore per trapano a percussione EMS permette un'installazione senza sforzo, in particolare in caso di installazioni seriali.
• La marcatura apposta durante l'espansione con il percussore EHS Plus facilita il controllo dell'ancoraggio e fornisce una sicurezza elevata.
• L'elemento in materiale elastomerico della versione corta con h_ef 25 mm impedisce all'ancorante di cadere fuori dal foro prima dell'espansione.

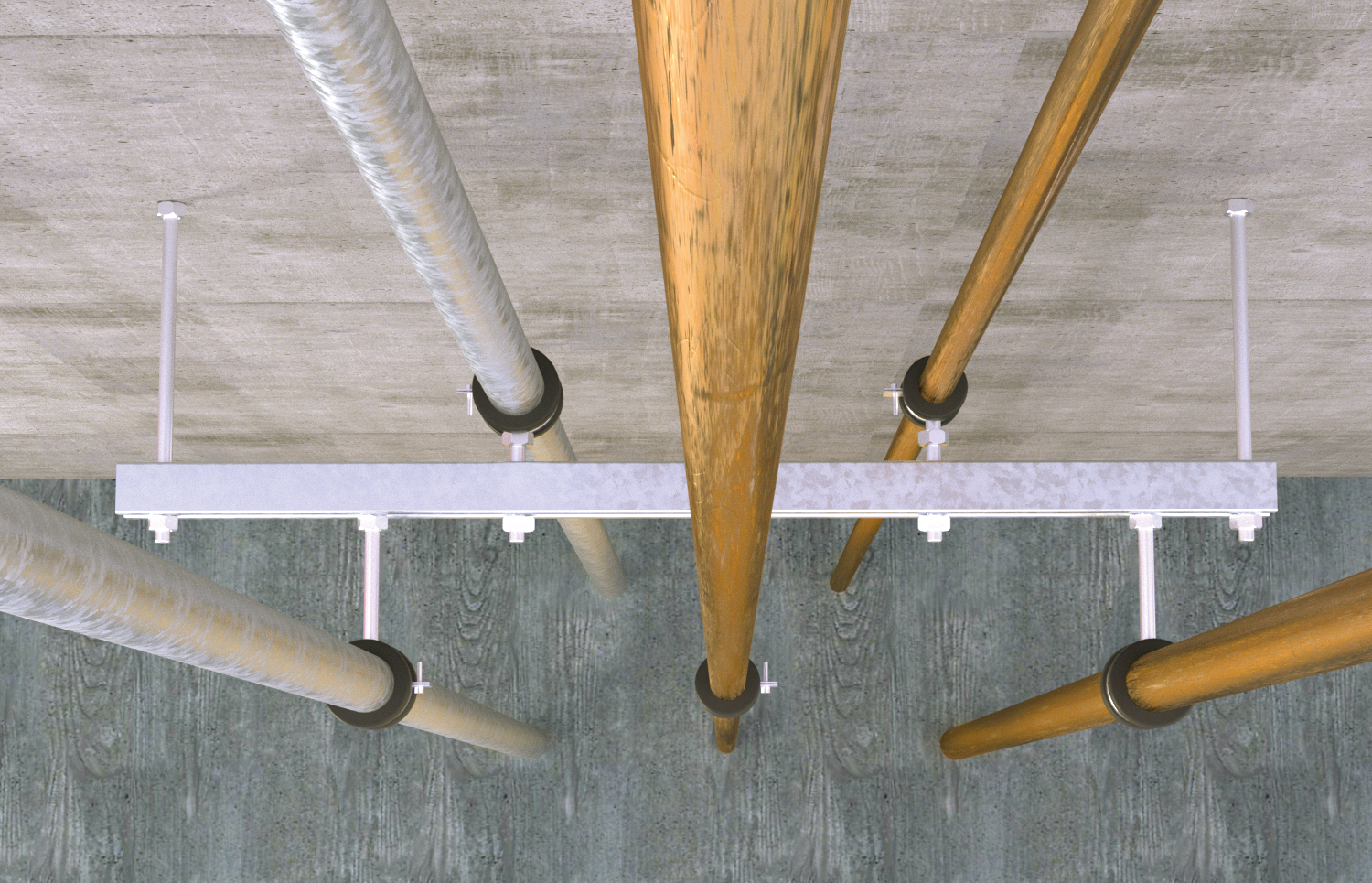

• Tubazioni e condotte di ventilazione

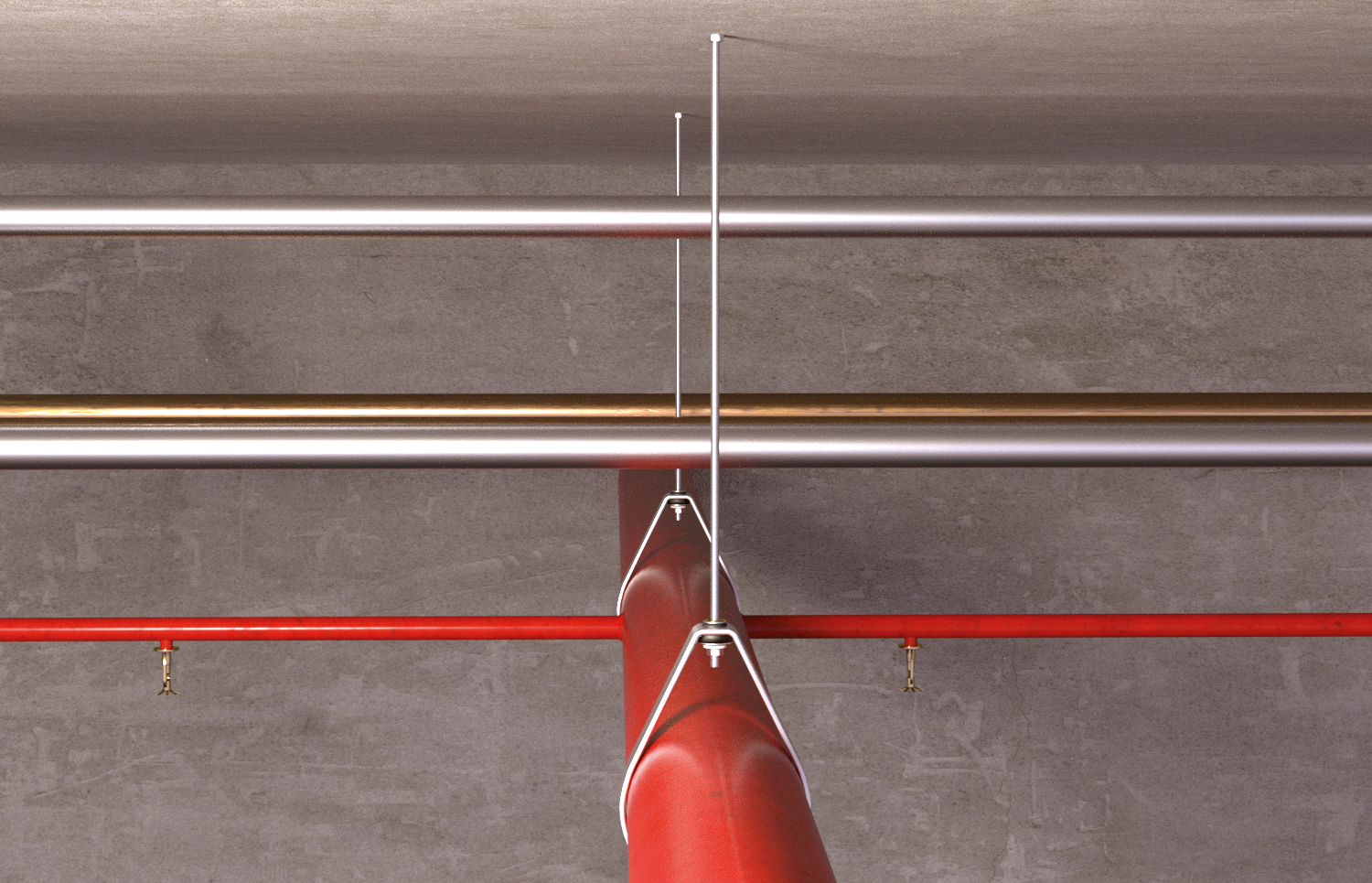

• Sistemi sprinkler




• Condotte porta cavi e funi




• Inferriate




• Strutture in carpenteria metallica




• Macchinari




• Consolle




• Puntelli per casseforme

• EA II è idoneo per installazione non passante
• Inserire l'ancorante a percussione nel foro e utilizzando un martello portarlo a filo della superficie del supporto.
• Il corpo dell'ancorante è poi espanso, spingendo il cono interno con il percussore EHS Plus (oppure il percussore per trapano a percussione EMS), contro la parete del foro.
• Il percussore deve appoggiare sul bordo dell'ancorante affinché la corretta espansione sia assicurata.

• Lunghezza dell'ancorante: 40 [mm]
• Diametro foro: 12 [mm]
• Installazione distanziata: No
• Adatto per calcestruzzo: Sì
• Installazione passante: No
• Adatto per pietra naturale: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 10 [mm]
• carico di amm. zona di trazione: 6,1 [kN]
• Materiale: acciaio inossidabile
• Confezione: Cartone
• Filettatura interna: M10
• Profondità di avvitamento max: 17 [mm]
• Profondità foro min: 43 [mm]
• Profondità foro min per installazione non passante: 43 [mm]
• Profondità di avvitamento min: 10 [mm]
• Profondità di ancoraggio effettiva min: 40 [mm]

Riferimenti:

• Codice EAN: 4006209484142
• Codice Fischer: 48414
