Codice: fie4049
Fischer Fissaggi

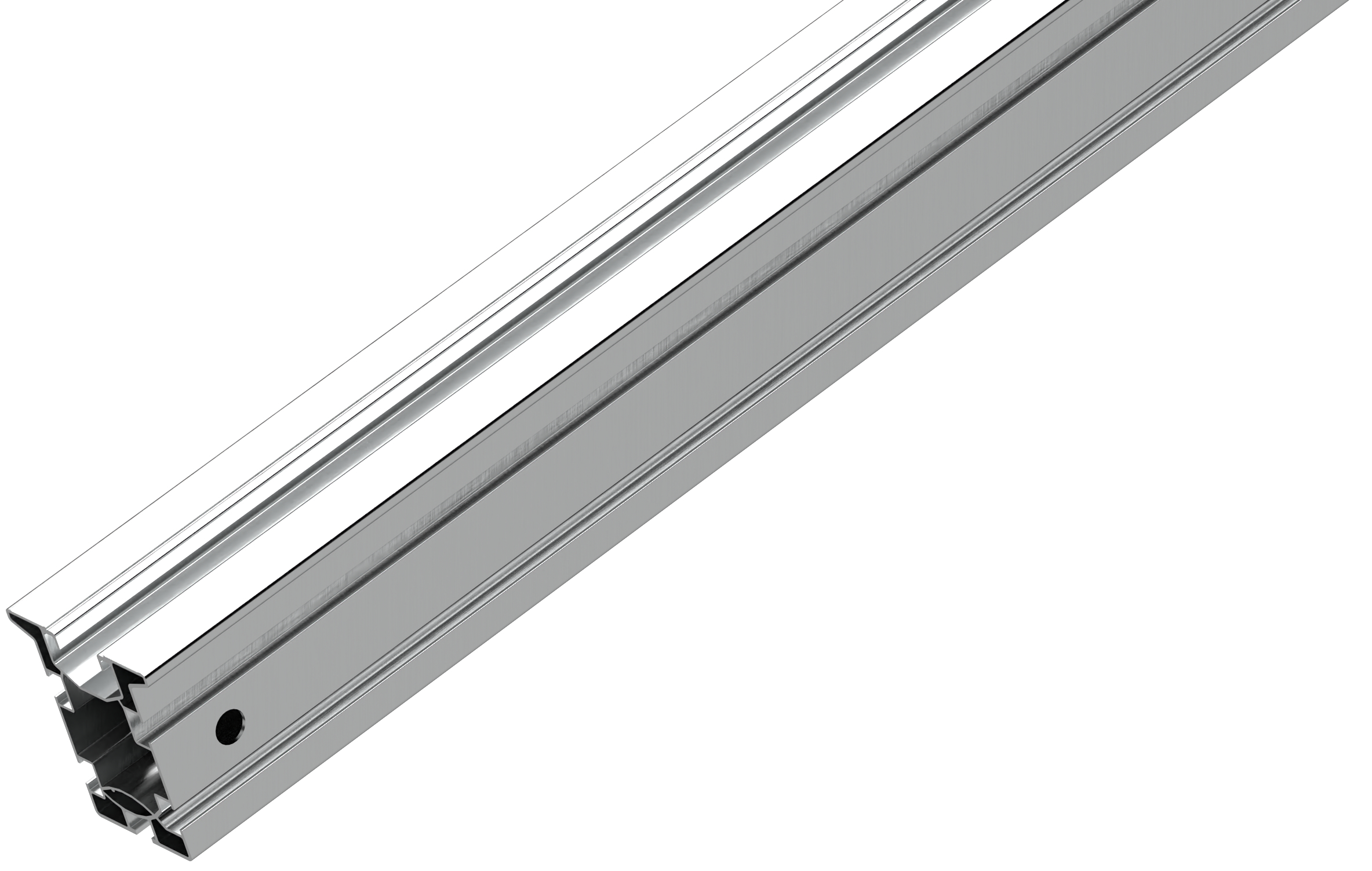

Profilo Solar-Y 1,95 m (1 Pz.)

Solar-Y Profile 1,95 m - Il profilo in alluminio per il montaggio di pannelli fotovoltaici con sistema Solar-Y.

• Fissaggio di pannelli fotovoltaici su coperture industriali con struttura in tegoli in calcestruzzo e copertura in cupolini
• Impianti fotovoltaici su tegoli in calcestruzzo con orientamento moduli Sud, doppia fila di moduli in orizzontale
• Impianti fotovoltaici su tegoli in calcestruzzo con orientamento moduli Sud, singola fila di moduli in orizzontale
• Impianti fotovoltaici su tegoli in calcestruzzo con orientamento moduli Sud, singola fila di moduli in verticale
• Impianti fotovoltaici su tegoli in calcestruzzo con orientamento moduli Est-Ovest

• Non richiede di sostituire il cupolino. Solar-Y si monta sulle travi senza rimuovere la copertura
• Sfrutta al massimo l?efficienza dei moduli con angoli fino a 25° di inclinazione, con dimensionamento verificabile
• Completamente regolabile. Le basi si adattano a tutte le forme di travi e l?inclinazione dei moduli è regolabile in modo continuo. Un solo prodotto per tutti i cantieri
• Dimensionamento verificabile con carichi neve e vento da normativa in tutta Italia
• Conveniente, la struttura ottimizzata permette di incrementare il passo tra i triangoli riducendo al minimo il numero di strutture e di fissaggi
• Configurabile con orientamento Sud o Est-Ovest.

• Configurare l?impianto sulla base dell?orientamento e della campata delle travi e dell?angolo dei pannelli fotovoltaici. Attenersi alle specifiche e alle quantità di progetto per tutte le fasi di installazione:
• Assemblare le basi.
• Per la variante SUD assemblare i triangoli unendo con le apposite cerniere 1 profilo Solar-Y Profile e 1 puntone.
• Regolare la distanza delle cerniere dall?estremità del profilo Solar-Y Profile.
• Per la variante EST-OVEST utilizzare invece 2 profili Solar-Y Profile (tagliati a misura).
• Posizionare e fissare le staffe sui tegoli in calcestruzzo.
• Assemblare i triangoli alle staffe fissate sulle travi attraverso le viti e i dadi M12.
• Controventare le strutture triangolari alle estremità di ogni gruppo di moduli tramite il profilo BP AL utilizzando come fissaggio la vite autoforante fischer T.E. 4,8x32 mm.
• Se necessaria, montare l?orditura di profili secondaria sopra ai triangoli attraverso i giunti PXC-AL.
• Collocare i moduli fotovoltaici sulla struttura e bloccarli con i morsetti fischer.

Riferimenti:

• Codice EAN: 8001132110720
• Codice Fischer: 567483
