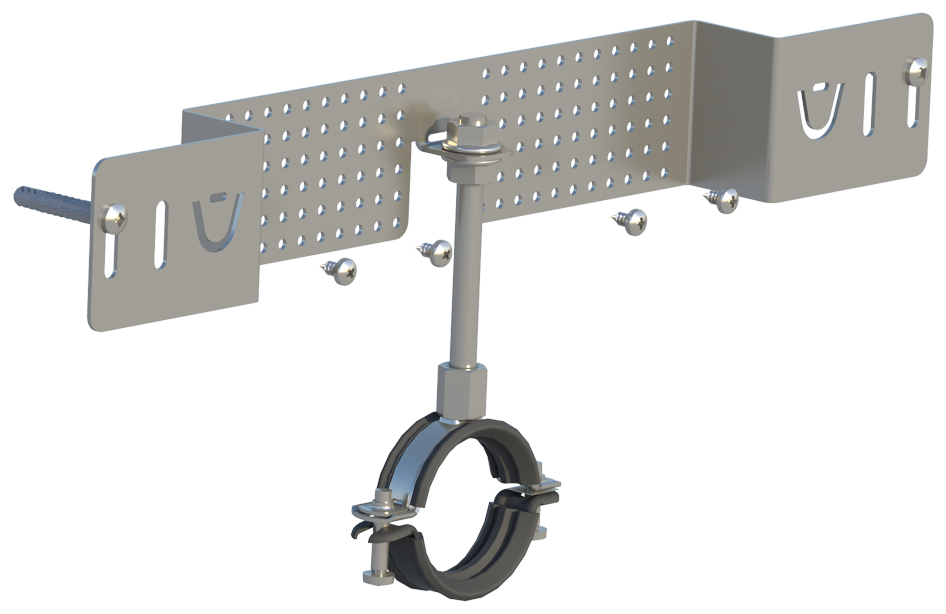

Staffa universale OMEGA per fissaggio raccordi sanitari (1 Pz.)

Staffa universale per il fissaggio di raccordi e scarico

OMEGA - Staffa universale per il fissaggio di raccordi e scarico

Materiali di supporto:

Materiali di supporto

Calcestruzzo

Mattone pieno in laterizio

Mattone semipieno (perforato verticalmente) in laterizio

Cartongesso

Vantaggi:

Staffa universale per collegare i raccordi flangiati e lo scarico di Bidet e Lavabi. Completa di vitie tasselli per il fissaggio e di collare insonorizzato.

Kit completo di tasselli, viti e collare insonorizzato.

Possibilità di utilizzo a filo muro e in nicchia.

Foratura universale per il collegamento dei diversi tipi di raccordi in commercio.

Doppie asole per diverse possibilità di fissaggio e regolazione.

Tassello UX 6 adatto alla maggior parte dei supporti edili.

La barra filettata M8x85mm consente di regolare facilmente l?interasse fra raccordi e scarico, permettendo anche distanze ridotte.

Applicazioni consigliate:

Applicazioni

Fissaggio stabile e veloce dei raccordi di adduzione idrica e dello scarico di bidet e lavabi.

La foratura multipla della piastra permette di orientare i raccordi secondo necessità.

Funzionamento:

Stabilire l?altezza e l?interasse fra i raccordi e lo scarico.
Piegare la linguetta centrale, avvitare il collare alla barra filettata e posizionarla all?altezza corretta fissandola con dado e controdado forniti nella busta.
Forare e applicare il tassello UX 6 in corrispondenza delle asole.
Fissare la staffa OMEGA.
Avvitare i raccordi e inserire la curva di scarico.
Collegare le tubazioni.

Nelle applicazioni in nicchia, le zanche ripiegabili possono essere utilizzate per offrire un aggrappo supplementare.
