Piastra per lamiera grecata PG 300-410 C inox - Sistemi anticaduta DPI (1 Pz.)

Piastra per il fissaggio di pali in sistemi di ancoraggio flessibile per coperture in lamiera grecata

PG 300-410 C inox - Piastra per il fissaggio di pali in sistemi di ancoraggio flessibile per coperture in lamiera grecata

Materiali di supporto:

Lamiera metallica grecata

Vantaggi:

La piastra ha superato il test di corrosione accelerata in nebbia salina secondo EN ISO 9227:2012.
Il sistema piastra + palo è testato per l'uso contemporaneo di 3 operatori (tipo C) secondo UNI 11578:2015 (dispositivi permanenti) e secondo UNI EN 795:2012 + UNI CEN/TS 16415:2013 (dispositivi removibili).
La piastra è composta solo da elementi piegati ed è quindi priva di saldature, garantendo così la massima sicurezza in caso di caduta.
PGC C può essere installata su lamiere o pannelli metallici con interasse nervature pari a 226, 250 e 274 mm.
I fori asolati delle piastre PG consentono l'installazione su lamiere con interasse nervature variabile negli intervalli 206÷315 mm e 300÷410 mm.
La piastra è fornita con bulloneria strutturale per la connessione al palo e rivetti strutturali con guarnizione in EPDM per il fissaggio alla copertura metallica.

Applicazioni consigliate:

Idoneo per:

Sistema di ancoraggio flessibile per lamiera metallica (Tipo C) in acciaio e alluminio

Con:

Fune

Dissipatore

Morsetto serracavo

Tenditore

Tensiometro (opzionale)

Palo di estremità PE MR 20, MR 08

Palo intermedio PI MR 20, MR 08

Funzionamento:

Assicurarsi che la copertura possieda l'adeguata capacità portante.

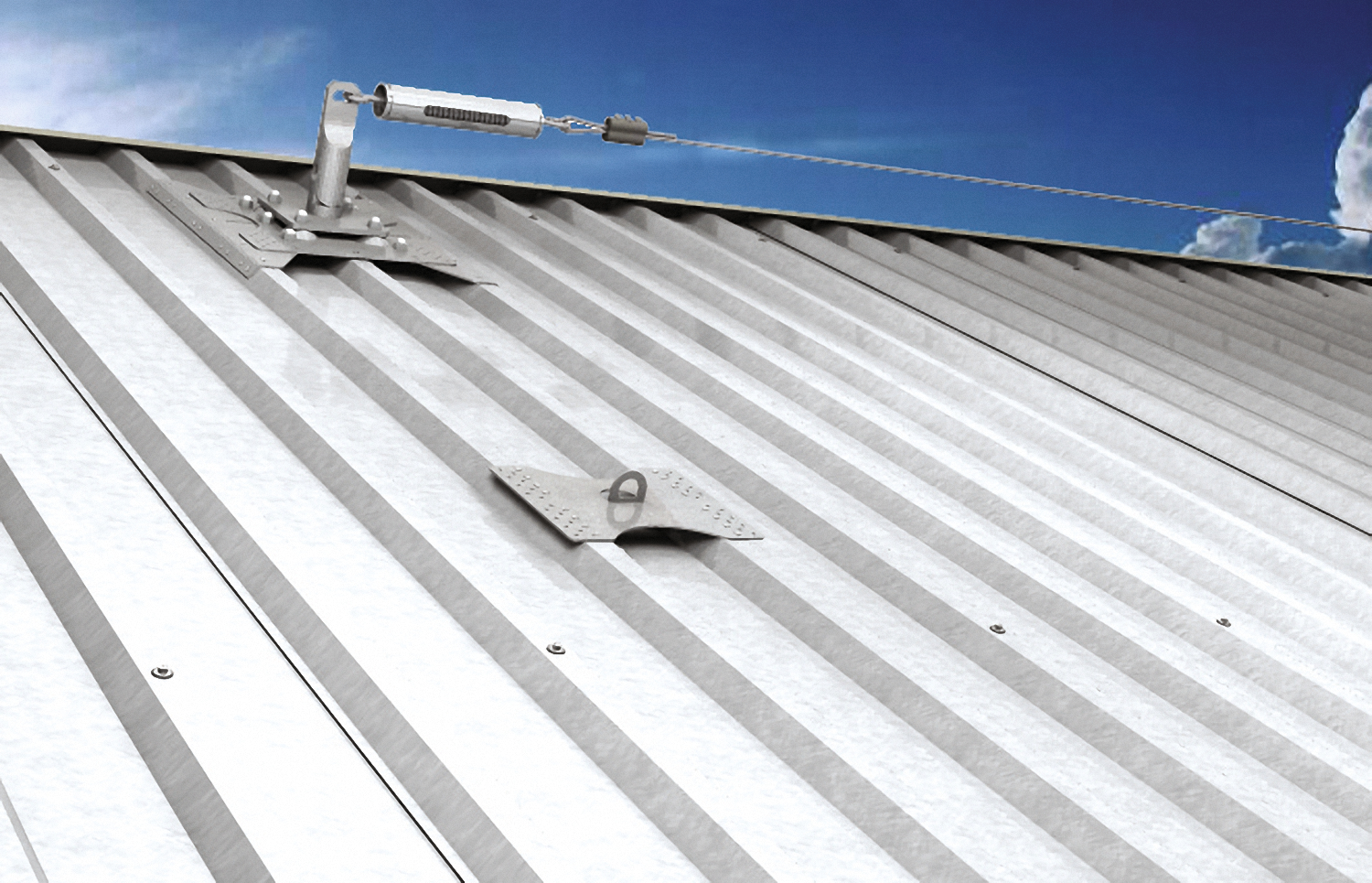

Installare la piastra sul tratto di lamiera o pannello compreso tra due elementi portanti (travi in metallo o in legno).
Posizionare pezzi di nastro butilico CG INT sulle superfici di contatto tra il dispositivo e le nervature della lamiera metallica per evitare la corrosione galvanica.
Fissare la piastra alla lamiera o al pannello utilizzando esclusivamente i rivetti contenuti nella confezione.
Non installare la piastra sull'elemento di lamiera di bordo della copertura. Se l'elemento di bordo è sezionato longitudinalmente eseguire l'installazione a partire dal terzo elemento.
Compilare la targhetta identificativa con la data di installazione e il numero di lotto ed apporre la targhetta di accesso alla copertura.

Dettagli tecnici:

Peso: 4,1 [kg]

Riferimenti:

Codice EAN: 8001132054475
Codice Fischer: 535577
