Codice: fie2287
Fischer Fissaggi

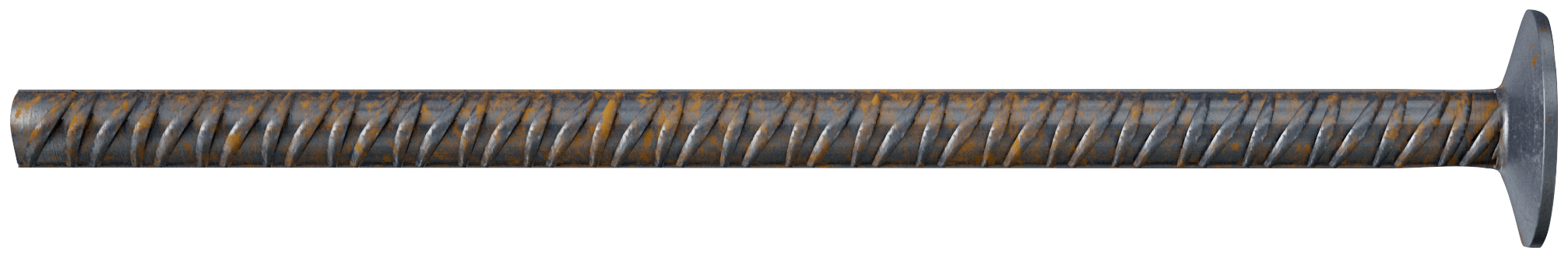

Connettore a taglio FCC-H 10 X 180 (1 Pz.)

FCC-H 10 X 180 - Il sistema certificato per il consolidamento delle costruzioni

Idoneo per:

• Calcestruzzo fessurato e non fessurato, con classe di resistenza da C20/25 a C50/60

• Grazie alla sua geometria e facilità di installazione, il connettore FCC rappresenta una alternativa rapida ed economica al metodo tradizionale con ferri piegati.
• Il dimensionamento dell'ancoraggio è possibile grazie all'Omologazione Tedesca. In questo modo il sistema offre la massima sicurezza.
• Le profondità di ancoraggio variabili permettono di adattare il sistema al carico che deve essere raggiunto e assicurano tempi di installazione e uso dei materiali ottimizzati.
• In relazione alle condizioni dell'applicazione, il sistema può essere applicato, in accordo all'Omologazione, con resina a iniezione FIS SB o FIS EM.
• Il sistema è certificato anche per fori carotati con resina a iniezione FIS EM.

• Riparazione di ponti




• Incremento della capacità portante di ponti




• Incremento della capacità portante di solai




• Rinforzo di fondazioni, banchine, colonne e muri in calcestruzzo

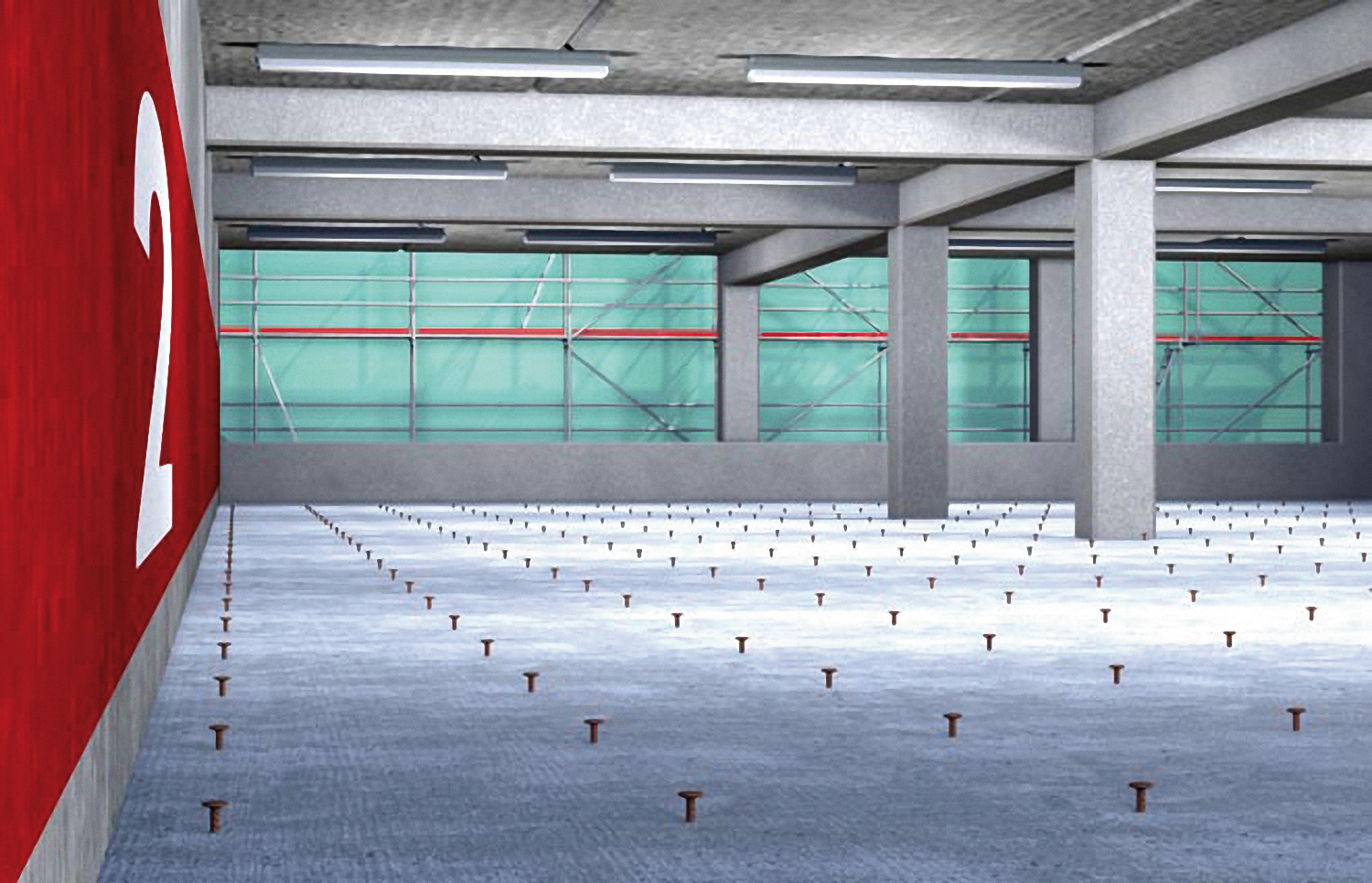

• Ristrutturazione di solai di parcheggi danneggiati dalla corrosione

• Il sistema è composto dalla resina a iniezione FIS SB o FIS EM e dal connettore a taglio calcestruzzo-calcestruzzo FCC.
• La resina è estrusa senza bolle d'aria dalla base del foro.
• La resina aderisce alla parete del foro e al connettore a taglio FCC.
• Il connettore a taglio è posizionato manualmente ruotandolo leggermente fino a quando non raggiunge la base del foro.
• Le forze di trazione e di taglio sono trasmesse in sicurezza dal calcestruzzo esistente a quello nuovo attraverso il connettore FCC-H.

• Lunghezza dell'ancorante: 180 [mm]
• Diametro foro: 12 [mm]
• dimensione della filettatura metrica: 10 [mm]
• Materiale: zincato a freddo
• Installazione / Tipo di montaggio: Montaggio a chiavetta
• Lunghezza totale: 180 [mm]
• Quantità di riempimento min. / max. per FIS SB: 2 / 4 [Skt]
• Profondità di ancoraggio min / standard: 60 / 120 [mm]
• Diametro barre di armatura: 10 [mm]

Riferimenti:

• Codice EAN: 4048962166484
• Codice Fischer: 520081
