Codice: fie1884
Fischer Fissaggi

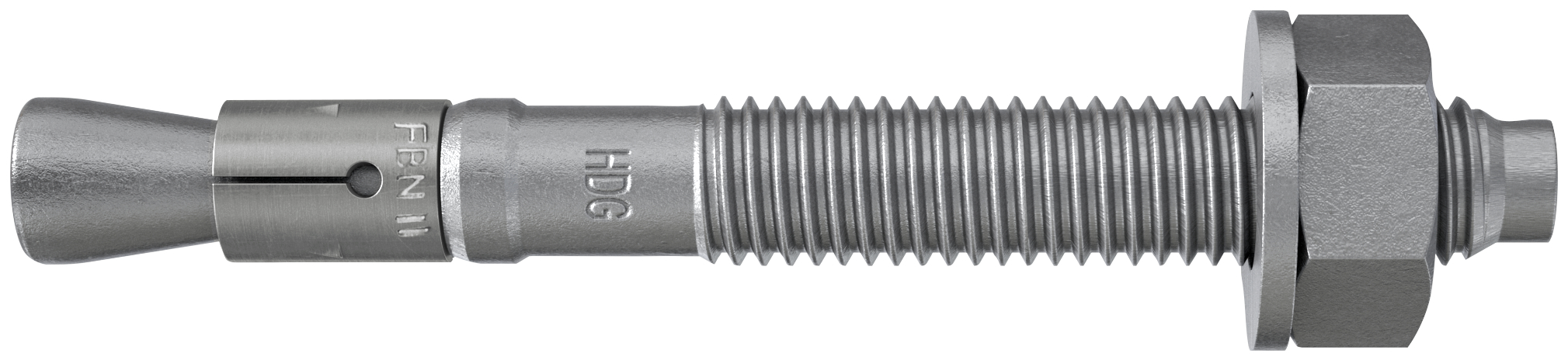

Tasselli acciaio FBN II 16-50 FVZ (1 Pz.)

Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all?esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile..

FBN II 16/50 HDG - Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all?esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile..

Materiali di supporto: Approvato per:

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15

• Pietra naturale con struttura compatta

Vantaggi:
Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 18/0101) e per applicazioni sia all?interno sia all?esterno con una vita utile in esercizio variabile fino a 50 anni in relazione alle categorie di corrosività secondo norma ISO 9223-2012-02.L?elevato rivestimento superficiale (spessore minimo ?50 µm secondo EN ISO 10684: 2011) garantisce la resistenza alla corrosione anche dopo i colpi di martello necessari per l?installazione.Fascetta ad espansione in acciaio inossidabile.Adatto per applicazioni in ambienti interni dove è possibile la formazione di condensa (ambiente umido) o dove è presente un moderato inquinamento (derivante per esempio da processi di produzione come nel caso di stabilimenti alimentari, lavanderie, birrerie, caseifici). Per la durata fare riferimento all?ETA 18/0101.Specificamente studiato per applicazioni in ambienti esterni (aree urbane/industriali) con livelli di inquinamento medio da anidride solforosa compreso fra 5 µg/m3 < SO2 < 30 µg/m3 - o in aree costiere a basso effetto di cloruri. Per la durata fare riferimento all?ETA 18/0101.Certificato per applicazioni al fuoco R120.Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato.La versione corta K sfrutta la ridotta lunghezza che massimizza l?economicità visto che da un lato riduce i tempi di foratura e dall?altro il numero di colpi di martello per l?installazione. Quando il supporto ha uno spessore ridotto e i carichi da sostenere non sono particolarmente elevati, la versione K rappresenta la scelta ideale.A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stand o h_ef,red) in funzione dello spessore dell?elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red).Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole.La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo.L?installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall?ancorante per raggiungere la coppia richiesta.L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido.
Applicazioni consigliate:

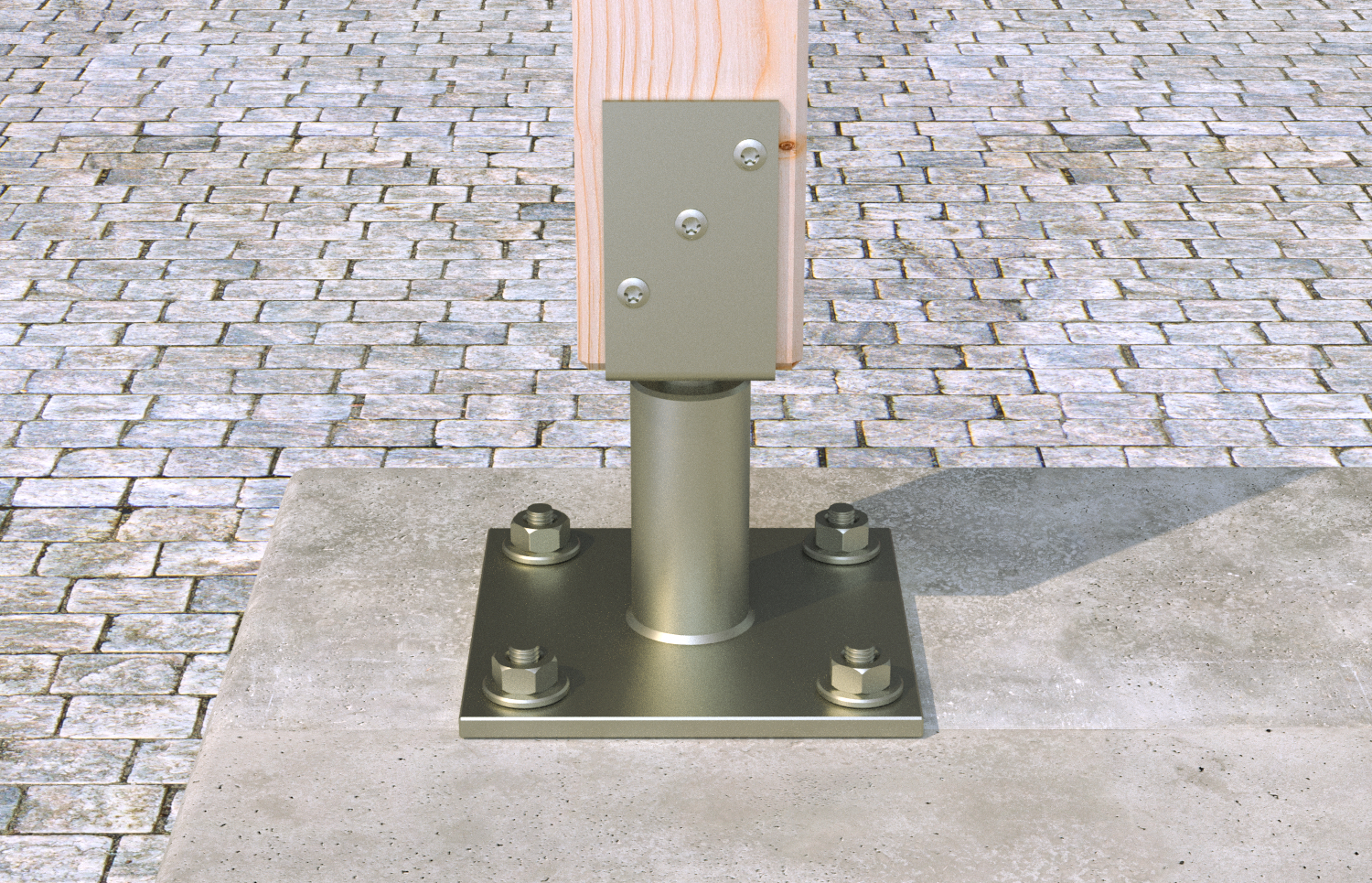

• Strutture in acciaio

• Balaustre

• Consolle

• Scale

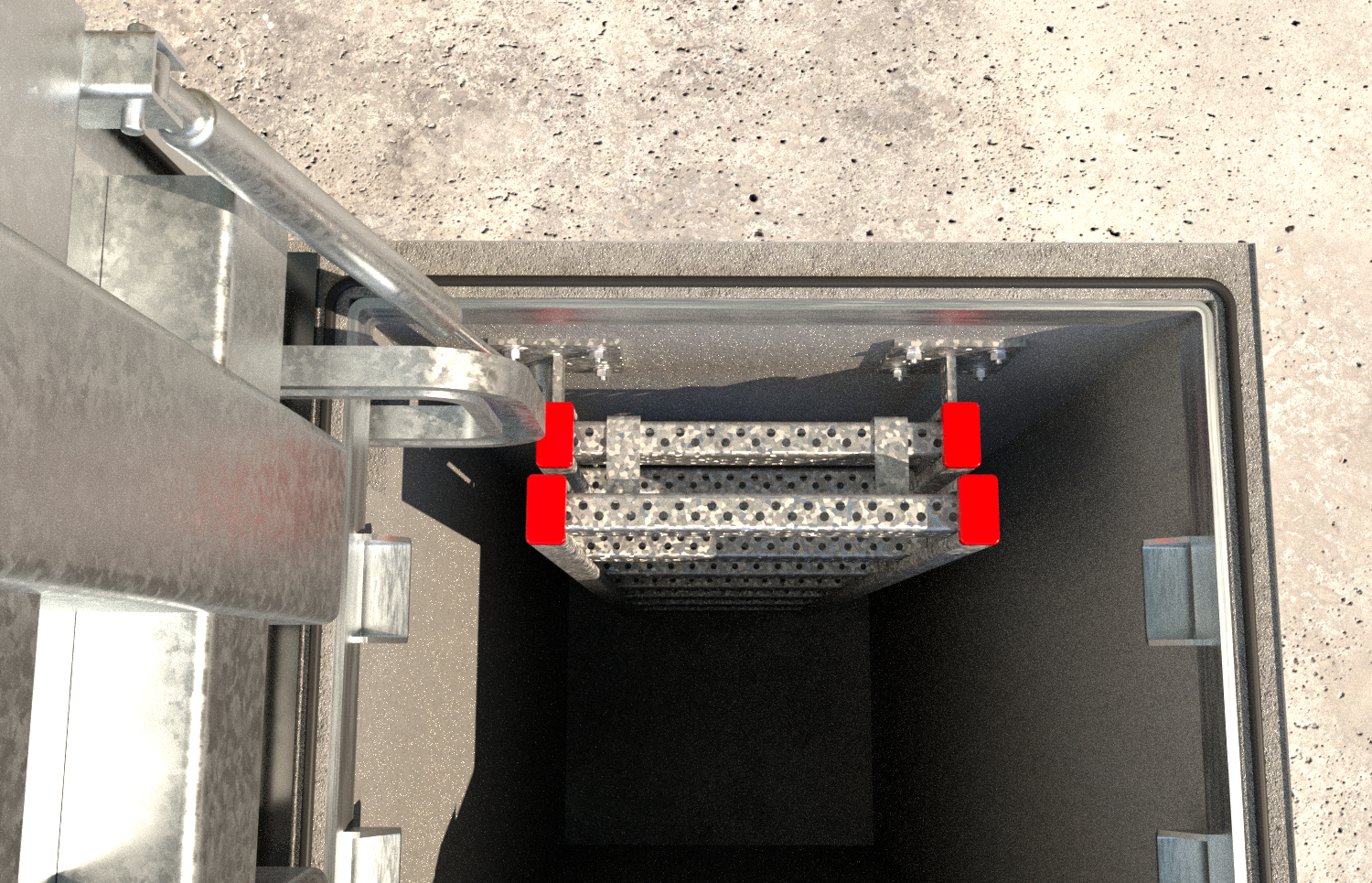

• Passerelle portacavi

• Macchinari

• Gradini

• Cancelli

• Facciate

Funzionamento:

• FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici
• Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare.
• Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K).
• Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia.
• Battere con un martello il tassello in profondità fino alla battuta della rondella sull?oggetto da fissare.
• Per installazioni in serie si raccomanda l'utilizzo del percussore FABS.
• Applicare la coppia di serraggio prescritta in Dati tecnici mediante l?uso di una chiave dinamometrica.
• Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.
• FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l?utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione.
• La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell?installazione.

Dettagli tecnici:

• Lunghezza dell'ancorante: 170 [mm]
• Diametro foro: 16 [mm]
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 16 [mm]
• Materiale: zincato a caldo
• Lunghezza utile: 50 [mm]
• Confezione: Cartone
• Filettatura: M16 x 105 [mm]
• Lunghezza filettatura: 105 [mm]
• Filettatura: M16
• Coppia di serraggio: 100 [N·m]
• Marchio sulla testa: S
• Spessore fissabile max: 50 [mm]
• Lunghezza utile hef,stand/hef,red max: 50 / 65 [mm]
• Profondità foro min: 154 [mm]
• Profondità foro min per installazione passante: 154 [mm]
• Chiave di serraggio: 24 [mm]
• Rondella (diametro esterno x spessore): 30 x 3 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 80 / 65 [mm]
• Profondità di ancoraggio: 80 [mm]

Riferimenti:

• Codice EAN: 4048962087369
• Codice Fischer: 507553
