Codice: fie1789
Fischer Fissaggi

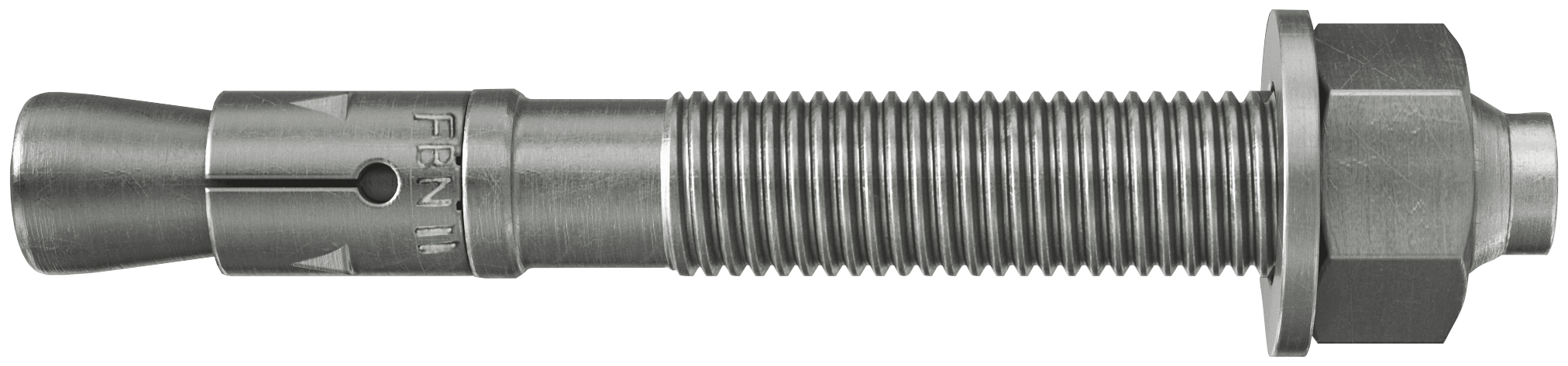

Tasselli acciaio FBN II 6-30 A4 (1 Pz.)

Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.

FBN II 6/30 (6x75) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.

Materiali di supporto:

Approvato per:

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15




• Pietra naturale con struttura compatta

Vantaggi:
Versione in acciaio inossidabile R (ex nomenclatura ?A4?) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4).Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio.Certificato per applicazioni al fuoco R120.Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino.Specificamente studiato per applicazioni in ambienti all?esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri).A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stand o h_ef,red) in funzione dello spessore dell?elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red).Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole.La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo.L?installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall?ancorante per raggiungere la coppia richiesta.L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido.
Applicazioni consigliate:

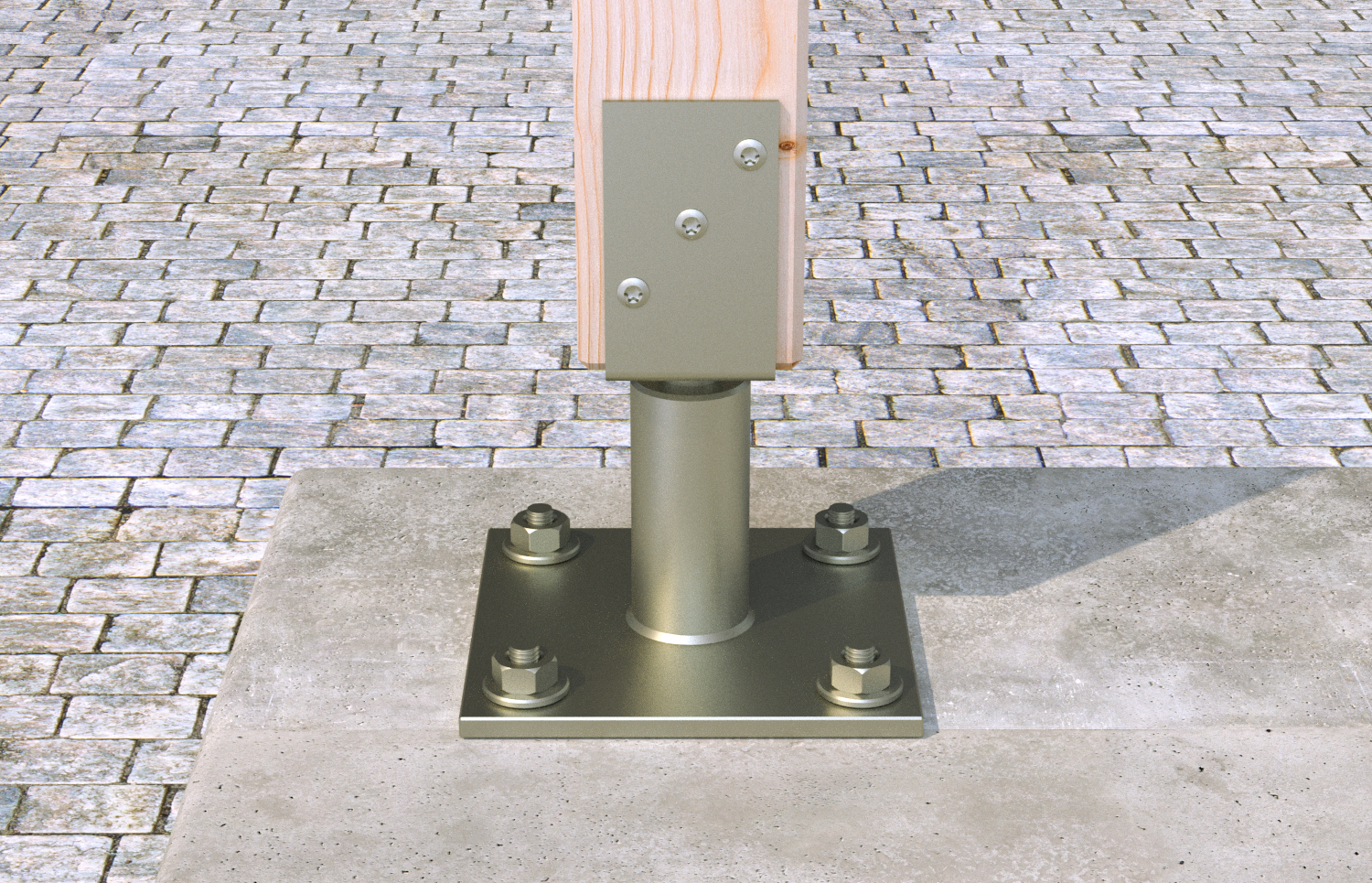

• Strutture in acciaio

• Balaustre

• Consolle

• Scale

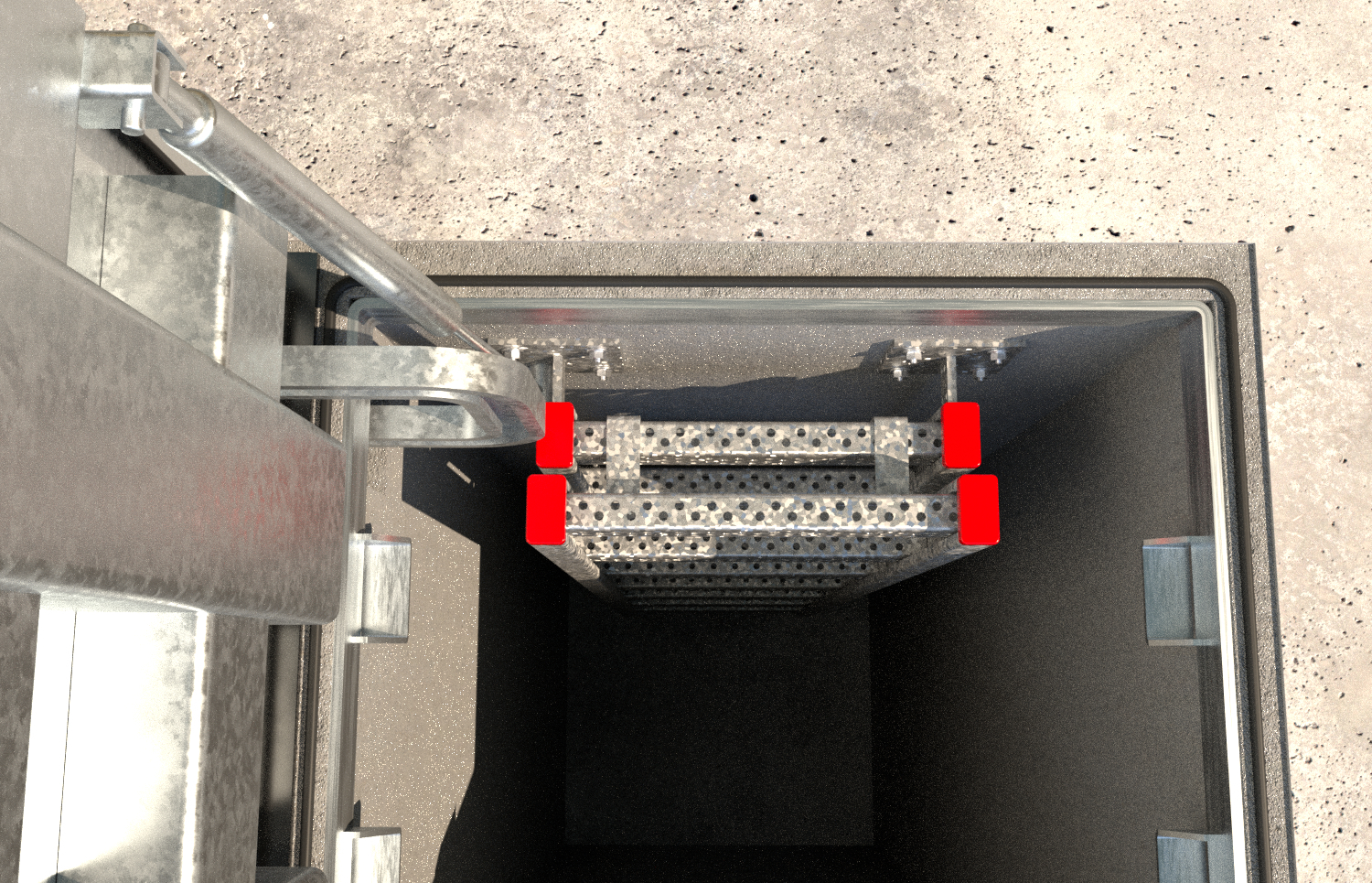

• Passerelle portacavi

• Macchinari

• Gradini

• Cancelli

• Facciate

Funzionamento:

• FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici
• Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare.
• Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K).
• Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia.
• Battere con un martello il tassello in profondità fino alla battuta della rondella sull?oggetto da fissare.
• Per installazioni in serie si raccomanda l'utilizzo del percussore FABS.
• Applicare la coppia di serraggio prescritta in Dati tecnici mediante l?uso di una chiave dinamometrica.
• Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.
• FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l?utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione.
• La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell?installazione.

Dettagli tecnici:

• Lunghezza dell'ancorante: 75 [mm]
• Diametro foro: 6 [mm]
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 6 [mm]
• Materiale: acciaio inossidabile
• Lunghezza utile: 30 [mm]
• Confezione: Cartone
• Filettatura: M6 x 35 [mm]
• Filettatura: M6
• Coppia di serraggio: 7,5 [N·m]
• Marchio sulla testa: F
• Spessore fissabile max: 30 [mm]
• Lunghezza utile hef,stand/hef,red max: 30 / - [mm]
• Profondità foro min: 70 [mm]
• Profondità foro min per installazione passante: 70 [mm]
• Chiave di serraggio: 10 [mm]
• Rondella (diametro esterno x spessore): 12 x 1,6 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 30 / - [mm]
• Profondità di ancoraggio: 30 [mm]

Riferimenti:

• Codice EAN: 4048962070309
• Codice Fischer: 505535
