Codice: fie1388
Fischer Fissaggi
Tassello in ghisa GM 8 O con occhiolo (1 Pz.)

GM 8 occhiolo cl. 8.8 - L'ancorante in ghisa per installazioni non passanti non strutturali. Versione con occhiolo

Adatto per:

• Calcestruzzo da C12/15 a C50/60, non fessurato




• Roccia




• Pietra naturale con struttura compatta

• Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante G M resistente anche su roccia e pietra naturale.
• Grazie al facile smontaggio, l'ancorante G M è riutilizzabile più volte.

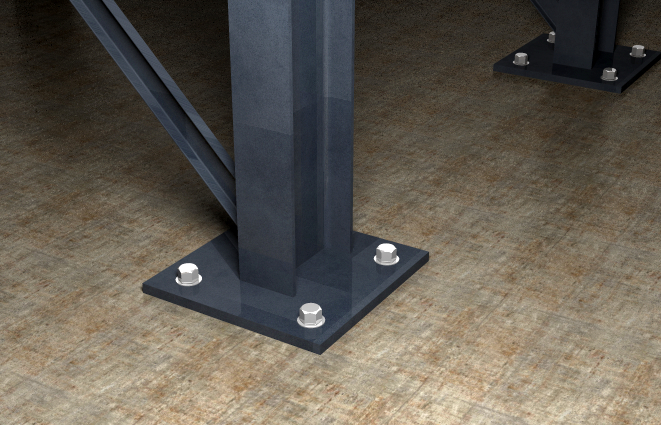

• Costruzioni metalliche




• Tiranti




• Macchinari

• GM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
• Per una corretta installazione l'occhiolo deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Distanza occhiolo dal muro: 34 [mm]
• Lunghezza dell'ancorante: 50 [mm]
• Larghezza occhiolo: 22 [mm]
• Ø occhiolo: 11 [mm]
• Diametro foro: 15 [mm]
• Profondità foro min: 70 [mm]
• Profondità di ancoraggio effettiva min: 39 [mm]
• Chiave di serraggio: 13 [mm]

Riferimenti:

• Codice EAN: 8001132009321
• Codice Fischer: 500932
