Codice: fie1244
Fischer Fissaggi

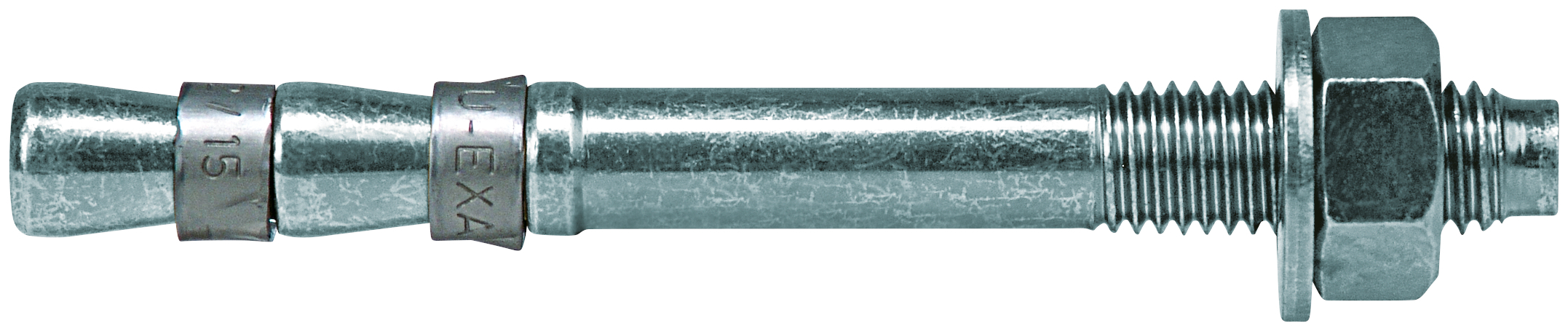

Tasselli acciaio EXA 16-10-110 (1 Pz.)

EXA 16/10 - Il fissaggio a espansione super rapida per calcestruzzo non fessurato

Approvato per:

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15




• Pietra naturale con struttura compatta

• Le due fascette allargano la zona di espansione e riducono lo sforzo necessario per l'installazione dell'ancorante. Questo permette un'installazione semplice e rapida.
• L'estremità sagomata protegge la filettatura dal danneggiamento e assicura così un'installazione e uno smontaggio dell'oggetto da fissare più rapidi.

• Costruzioni metalliche


• Balaustre


• Consolle


• Gradini


• Passerelle portacavi

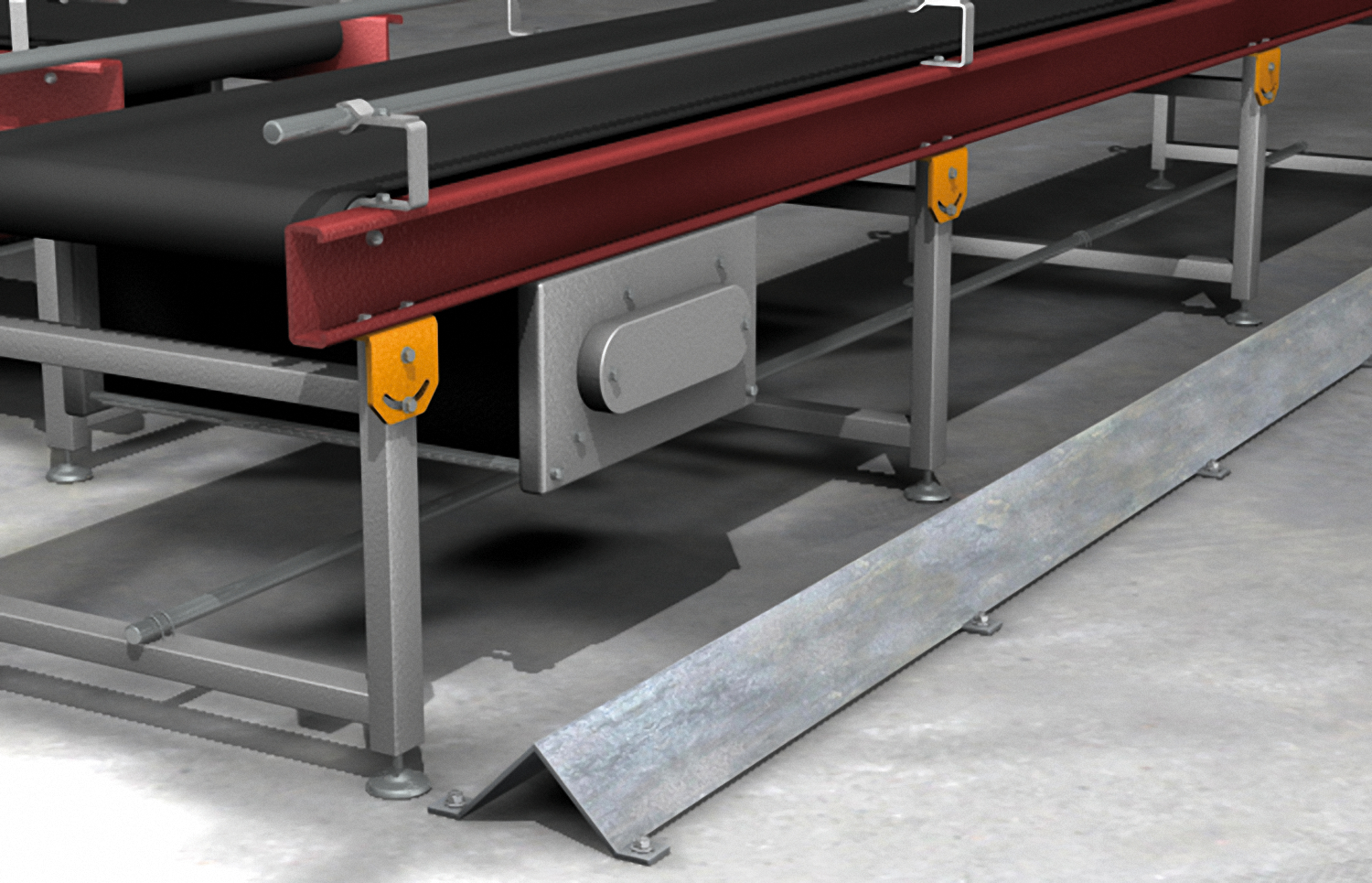

• Macchinari

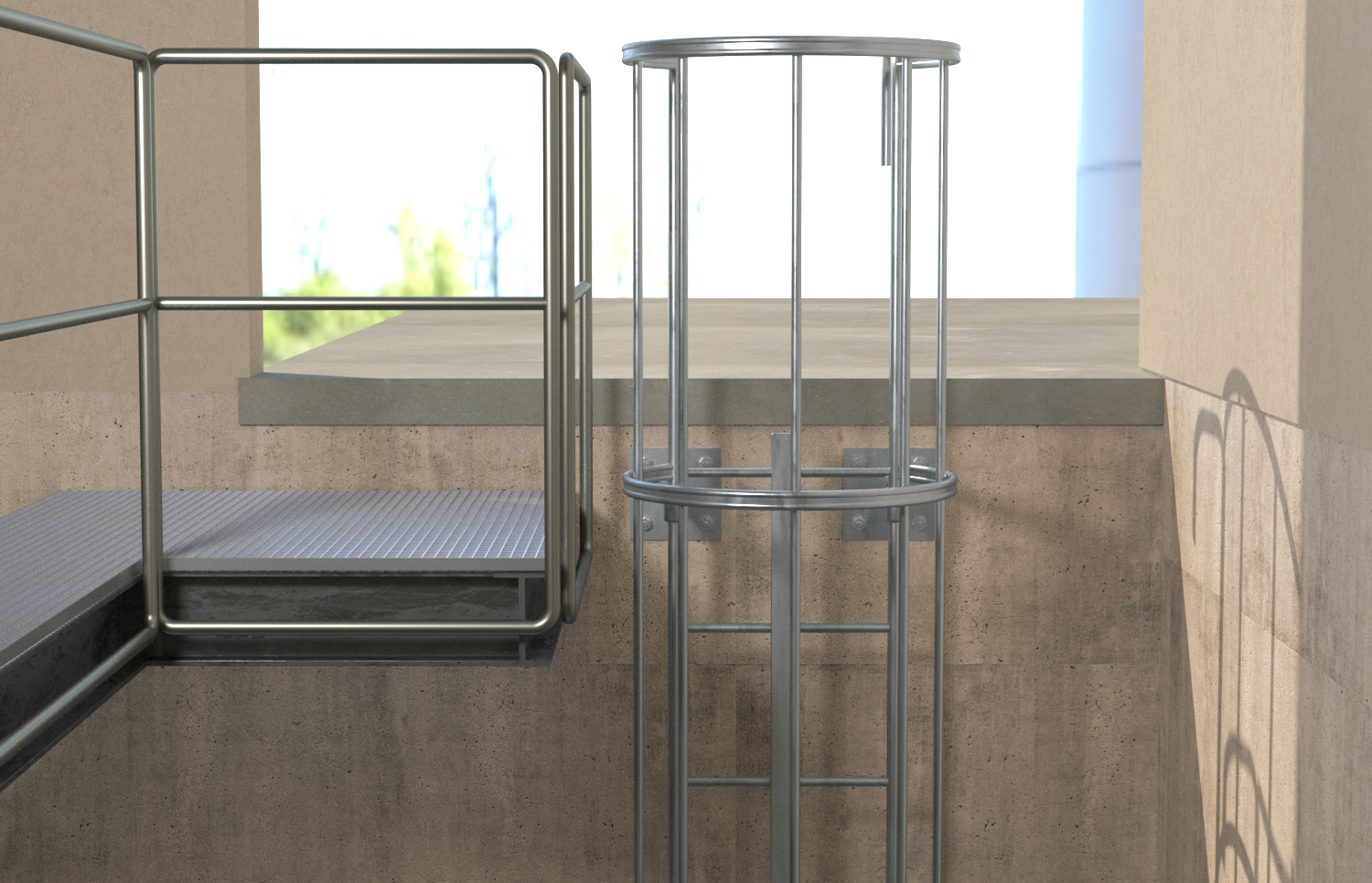

• Scale


• Cancelli


• Facciate

• L'ancorante EXA è idoneo per installazione passante non passante.
• Prima dell'installazione, posizionare il dado esagonale nella posizione ottimale (l'estremità dell'ancorante deve sporgere 3 mm circa oltre il dado).
• Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.
• Per installazioni in serie si raccomanda l'utilizzo del percussore FABS.

• Lunghezza dell'ancorante: 110 [mm]
• Diametro foro: 16 [mm]
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 16 [mm]
• Materiale: zincato a freddo
• Confezione: Cartone
• Filettatura: M16 x 44 [mm]
• Filettatura: M16
• Coppia di serraggio: 110 [N·m]
• Spessore fissabile max: 10 [mm]
• min. distanza assiale: 85 [mm]
• Spessore min elemento strutturale: 170 [mm]
• Profondità foro min per installazione passante: 100 [mm]
• Profondità foro min per installazione non passante: 110 [mm]
• min. distanza dal bordo: 90 [mm]
• Profondità di ancoraggio effettiva min: 62 [mm]
• Chiave di serraggio: 24 [mm]
• Rondella (diametro esterno x spessore): 30 x 3 [mm]
• Profondità di ancoraggio: 100 [mm]

Riferimenti:

• Codice EAN: 4006209977514
• Codice Fischer: 97751
