Codice: fie156
Fischer Fissaggi
Tasselli in acciaio FHY M10 (20 Pz.)

L'ancorante filettato internamente facile da installare per fissaggi su solai alveolari in calcestruzzo precompresso

FHY M10 - L'ancorante filettato internamente facile da installare per fissaggi su solai alveolari in calcestruzzo precompresso

Materiali di supporto:

Approvato per:

• Solai alveolari in calcestruzzo precompresso ? C45/55

Vantaggi:

• Grazie al suo principio di funzionamento l'ancorante FHY può essere utilizzato sia sulle zone del materiale vuote che piene, fino a 5 cm dalle armature di precompressione. Questo assicura la massima flessibilità e una facile installazione.
• Il bordo in rilievo impedisce al corpo dell'ancorante di scivolare nella cavità, permettendo così un'installazione senza difficoltà.
• La geometria ottimizzata minimizza lo sforzo di installazione e permette l'utilizzo dell'ancorante in spazi estremamente ristretti. Questo consente una facile installazione.
• Grazie alla filettatura metrica interna è possibile utilizzare bulloni o barre filettate comuni per un ideale adattamento all'applicazione.

Applicazioni consigliate:

• Tubazioni

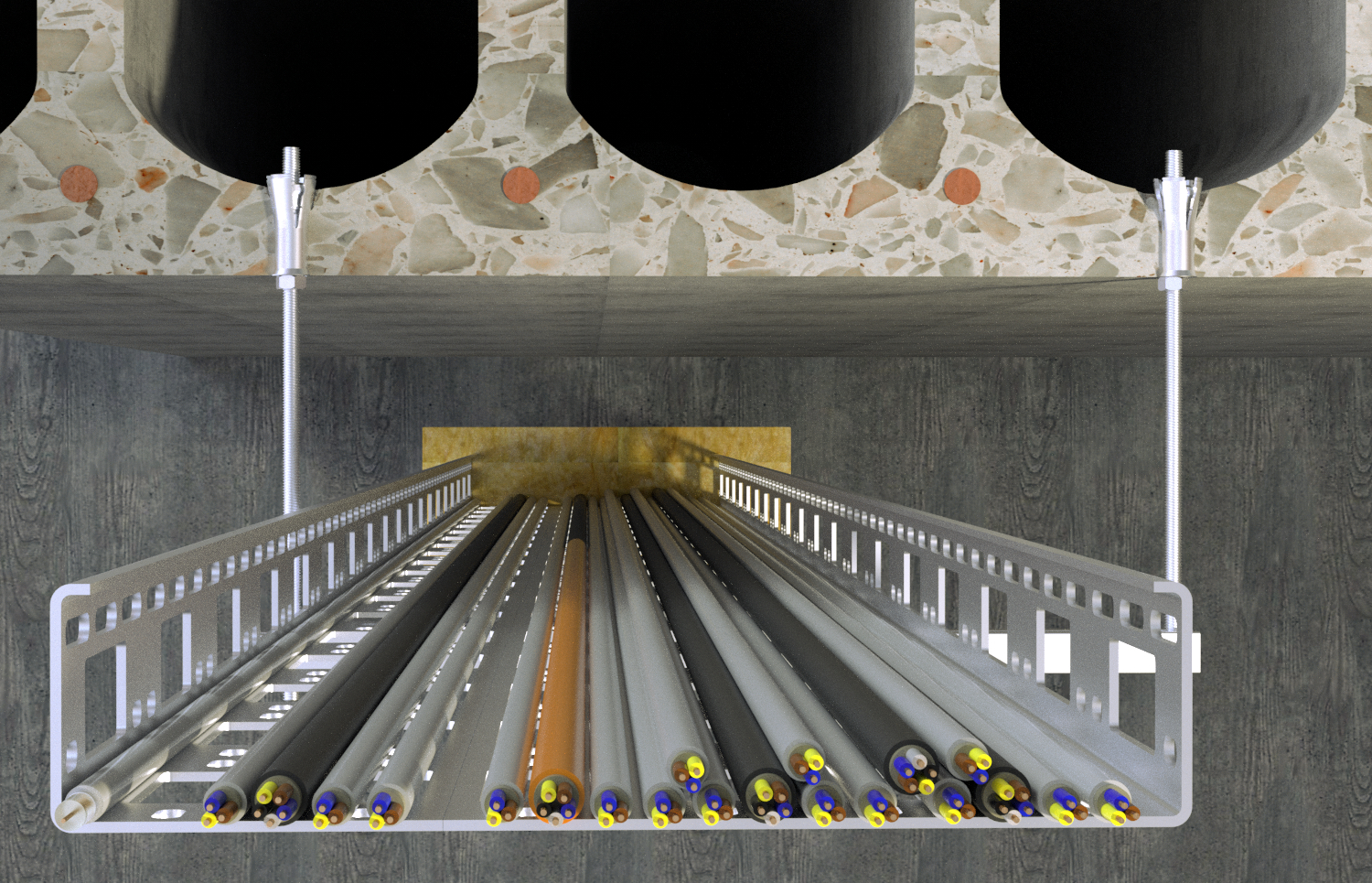

• Passerelle portacavi

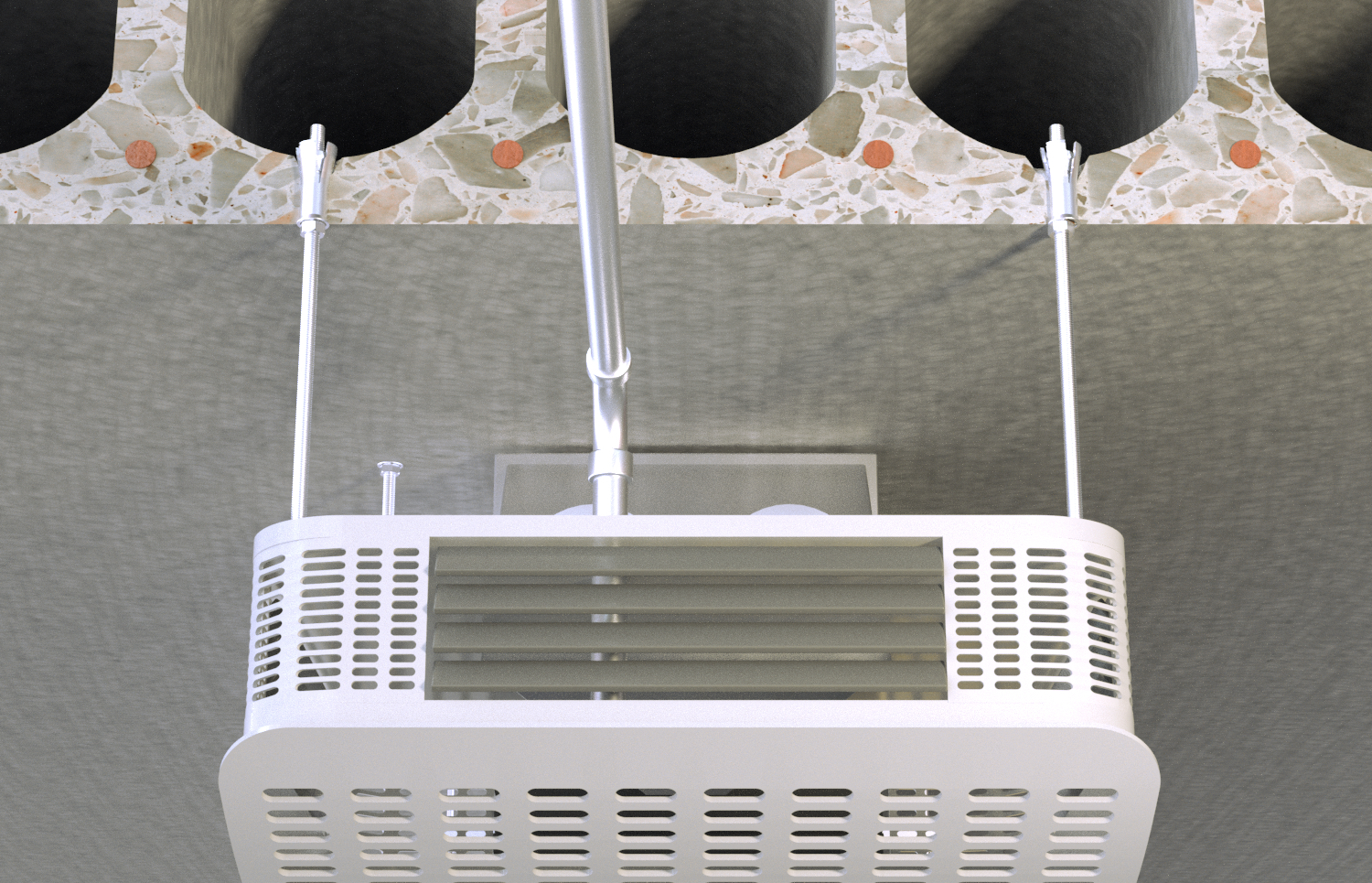

• Sistemi di ventilazione




• Sistemi sprinkler




• Controsoffitti sospesi




• Consolle




• Costruzioni metalliche




• Costruzioni in legno

Funzionamento:

• FHY è idoneo per installazione non passante.
• Inserire l'ancorante per solai alveolari FHY nel foro e utilizzando un martello portarlo a filo della superficie del supporto.
• L'ancorante non passante FHY deve poggiare sull'elemento da fissare per l'espansione.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Lunghezza della vite ls = Minima profondità di avvitamento e2 + Spessore oggetto da fissare tfix + Spessore della rondella (con barra filettata: + altezza del dado).

Dettagli tecnici:

• Lunghezza dell'ancorante: 52 [mm]
• Diametro foro: 16 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione pre-posizionata: Sì
• Materiale: zincato a freddo
• Confezione: Cartone
• Filettatura interna: M10
• Profondità di avvitamento max: 60 [mm]
• Profondità foro min: 65 [mm]
• Profondità di avvitamento min: 52 [mm]
• Profondità di ancoraggio effettiva min: 40 [mm]

Riferimenti:

• Codice EAN: 4006209301487
• Codice Fischer: 30148
