Codice: fie1640
Fischer Fissaggi
Vite fissaggio FHS CLIX S 12X60 (1 Pz.)

Vite con testa a rombo per un fi ssaggio rapido e semplice nei profi lati FUS

FHS Clix S 12X60 - Vite con testa a rombo per un fi ssaggio rapido e semplice nei profi lati FUS

Vantaggi:

• La geometria del dado con testa a martello consente una installazione rapida e semplice nel profilato.
• L'effetto molla degli elastici garantisce un posizionamento semplice e preciso all'interno del profilato.
• Resta in posizione anche in rotaie verticali prima del fissaggio.
• L'installazione mediante rotazione di 90° consente la post-installazione in profilati già montati.

• Materiale piastra: Acciaio DC01-C490 (materiale n° 1.0330) secondo DIN EN 10139
• Vite testa a martello: Classe di resistenza 8.8
• Dado DIN 934: classe di resistenza min 4
• Zincatura: Zincatura a freddo, min 5 µm

Applicazioni consigliate:

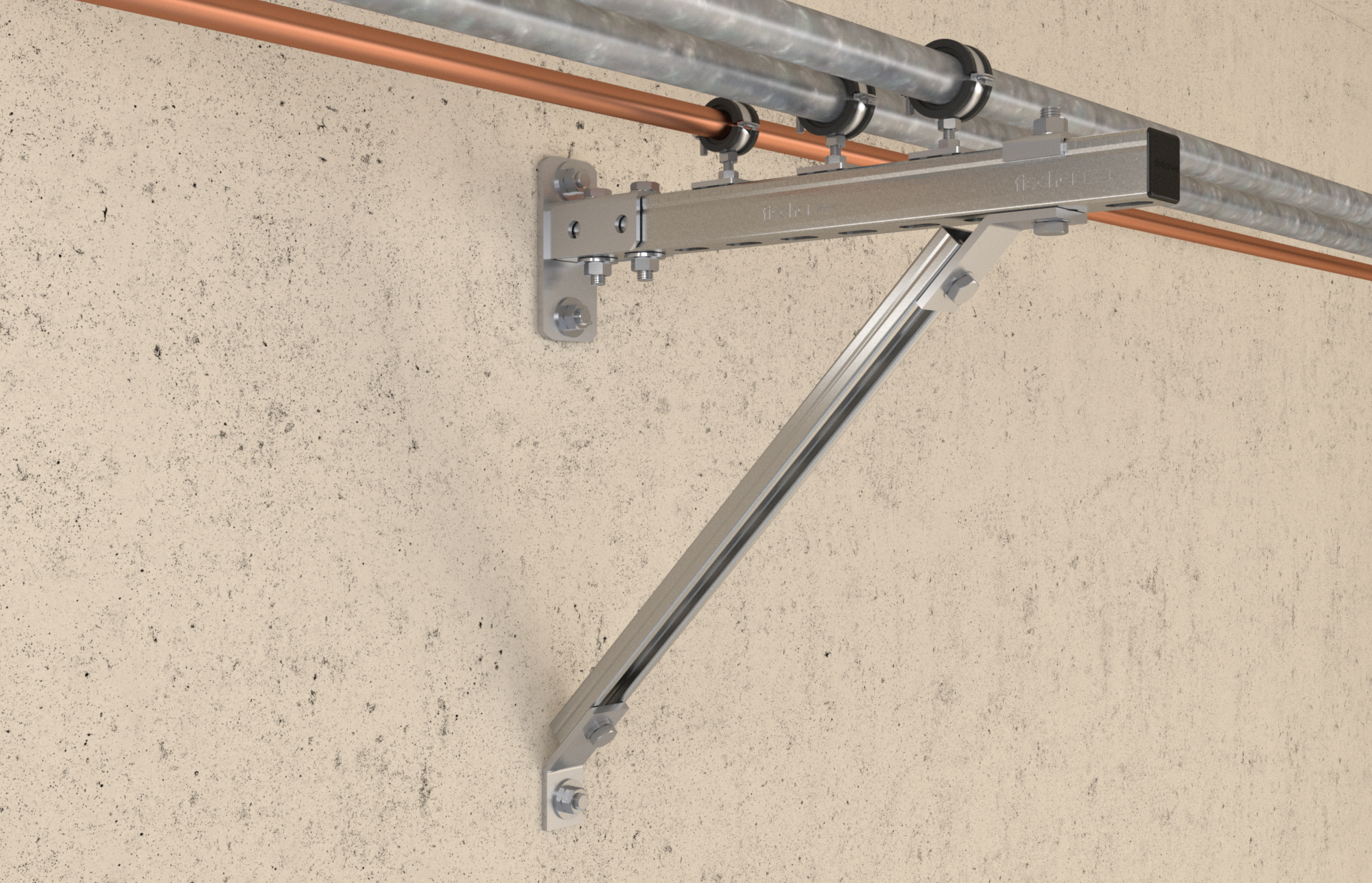

• FHS Clix è idonea. Es. la connessione di collari per tubazioni ai binari di montaggio.

Dettagli tecnici:

• Coppia di serraggio: 10 [N·m]
• Materiale: zincato a freddo
• Confezione: Cartone
• Filettatura: M12 [mm]
• Filettatura: M12
• Filettatura: M12
• Lunghezza L₁: 68 [mm]
• Lunghezza L₂: 60 [mm]
• Carico raccomandato a taglio max: 2,5 [kN]
• Zincatura: elettrozincato, min. 5 5m
• Materiale: acciaio DD11 (n. materiale 1.0332) secondo la DIN EN 10111
• Carico max raccomandato a trazione per FUS 1,5 mm: 3,0 [kN]
• Carico max raccomandato a trazione per FUS 2,0 mm: 4,0 [kN]
• Carico max raccomandato a trazione per FUS 2,5 mm: 5,0 [kN]
• Carico max raccomandato a trazione per MS 38/40: 5,0 [kN]
• Carico max raccomandato a trazione per MS 40/60: 8,5 [kN]

Riferimenti:

• Codice EAN: 4048962062397
• Codice Fischer: 504320
