Codice: fie1366
Fischer Fissaggi

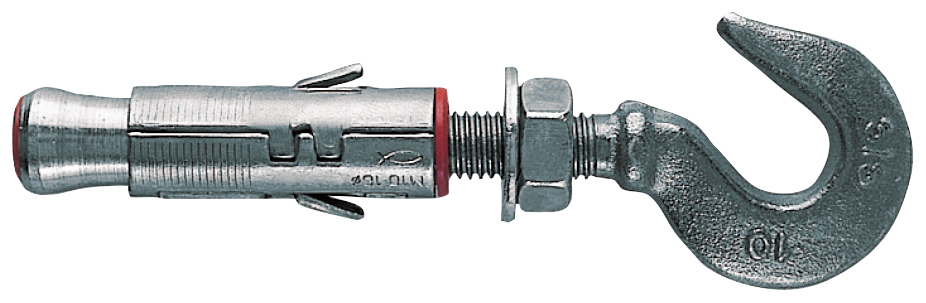

Tasselli in acciaio SLM 12 G con gancio (1 Pz.)

SLM 12 gancio - L'ancorante a espansione per applicazioni non strutturali in calcestruzzo non fessurato. Versione con gancio.

Adatto per:

• Calcestruzzo da C12/15 a C50/60, non fessurato




• Pietra naturale con struttura compatta

• Il corpo a due settori provoca una distribuzione ampia e uniforme del carico, anche su materiali compatti di scarsa qualità.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.

• Balaustre




• Corrimano




• Consolle




• Cancelli




• Inferriate




• Installazioni distanziate

• SLM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione il gancio deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Distanza occhiolo dal muro: 69 [mm]
• Lunghezza dell'ancorante: 75 [mm]
• Diametro foro: 20 [mm]
• Larghezza gancio: 56 [mm]
• Misura d'apertura del gancio: 15 [mm]
• Chiave di serraggio: 19 [mm]

Riferimenti:

• Codice EAN: 8001132006443
• Codice Fischer: 500644
