Codice: fie3819
Fischer Fissaggi

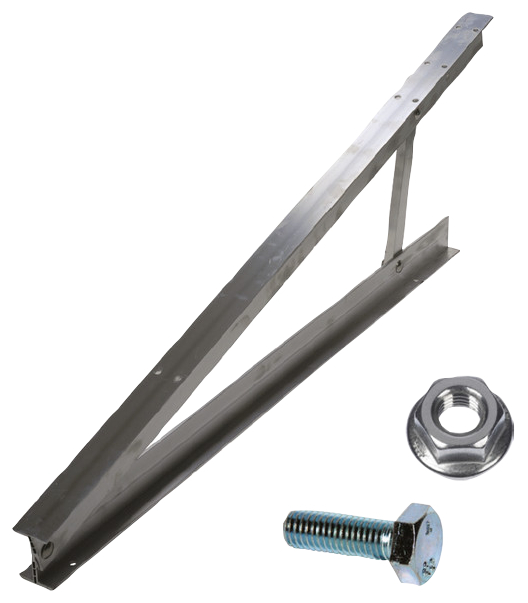

Triangolo preassemblato STFN 200 10°-15°-20 (1 Pz.)

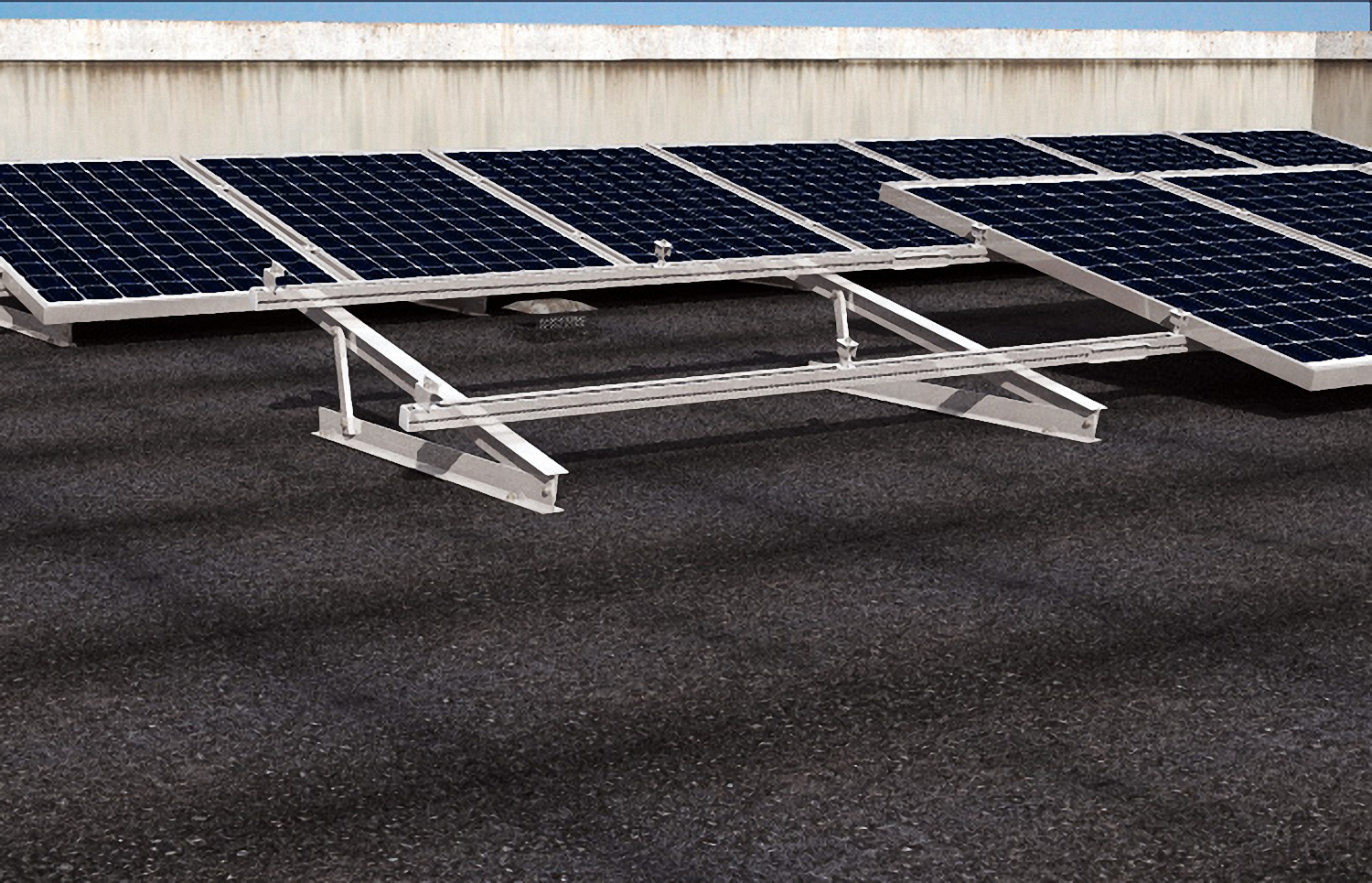

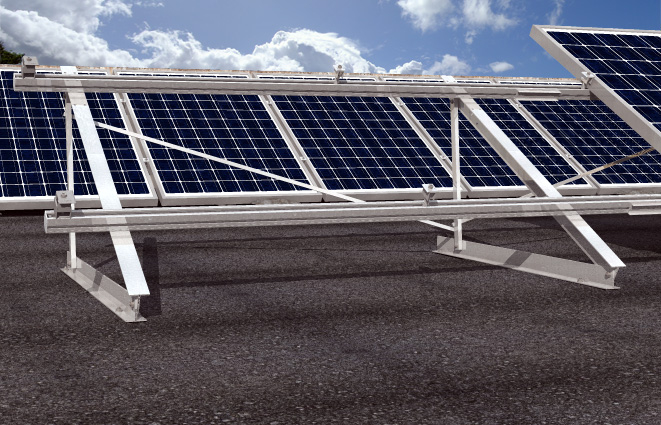

STFN 200 10°-15°-20° - Il triangolo per l?installazione di pannelli fotovoltaici su coperture piane, idoneo all?installazione di pannelli con lunghezza fino a 2150 mm con orientamento potrait o landscape.

• Completo: il triangolo STFN è fornito preassemblato e gli accessori di collegamento ai profili Solar sono inclusi nella confezione.
• Regolabile: Inclinazione dei pannelli regolabile da 10° fino a 35° a seconda della versione di STFN selezionata.
• Versatile: tutti i triangoli STFN consentono la disposizione dei moduli sia in orizzontale che in verticale.
• Per ogni pannello: STFN è disponibile anche nelle versioni 200 per pannelli con lunghezza fino a 2150 mm.

• struttura triangolare in alluminio AW 6063/6060 T66 secondo EN 755-2:2013
• bulloneria in acciaio inossidabile A2-70 secondo EN ISO 3506- 1/2:2009

• Definire l'interasse dei triangoli in funzione dei carichi neve e vento della zona di installazione dell'impianto, secondo le Normative nazionali.
• Individuare la posizione dei triangoli in funzione della struttura portante e del layout dell'impianto.
• Fissare la base del triangolo con l'ancorante appropriato in funzione del materiale di supporto del substrato.
• Collegare il profilo Solar alla diagonale del triangolo utilizzando le viti della confezione.

• Peso: 3,4 [kg]
• Coppia di serraggio: 10 [N·m]
• Diametro foro: 10,5 [mm]
• Sezione trasversale profilo: 3,78 [cm²]
• Chiave di serraggio: 13 [mm]

Riferimenti:

• Codice EAN: 8001132102107
• Codice Fischer: 558500
