Codice: fie3240
Fischer Fissaggi

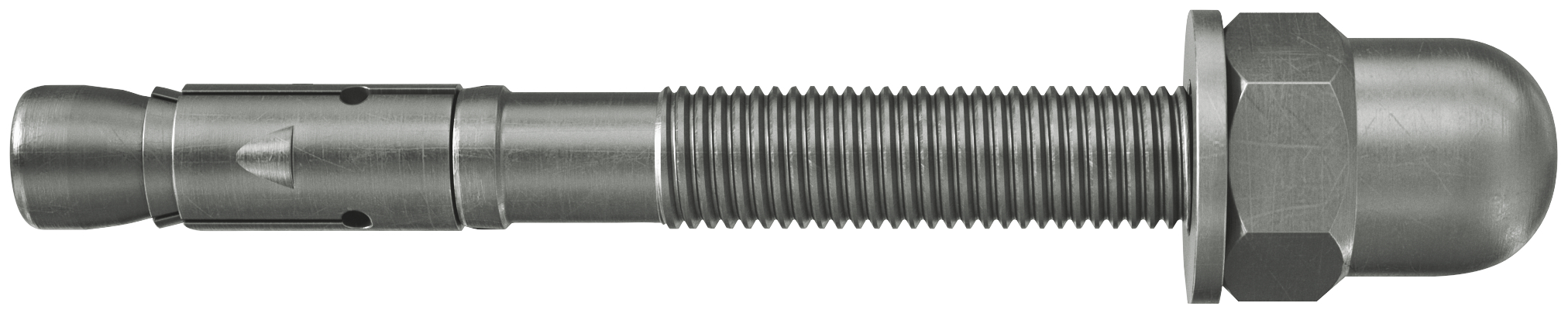

Tassello acciaio FAZ II 10-20 H A4 (20 Pz.)

FAZ II 10/20 H R - L'ancorante ad espansione ad alte prestazioni per carichi statici su calcestruzzo fessurato e per applicazioni sismiche. Versione con dado cieco con classe di resistenza alla corrosione CRC III.

Approvato per:

• Calcestruzzo da C20/25 a C50/60, fessurato




• Calcestruzzo da C20/25 a C50/60, non fessurato

Idoneo anche per:

• Calcestruzzo C12/15 e C80/95


• Pietra naturale con struttura compatta

• Con la nuova certificazione Benestare Tecnico Opzione 1, sono stati migliorati fortemente i carichi a trazione e a taglio. Per questo motivo è possibile ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio.
• Il primo ancorante in metallo ad espansione ad aver ottenuto la Certificazione Europea anche nella versione M6 sia zincato che inossidabile.
• FAZ II H possiede due profondità di ancoraggio (standard e ridotta).
• La collaudata fascetta di espansione permette le più elevate capacità di carico. In questo modo sono necessari un minor numero di punti di fissaggio e piastre di ancoraggio più piccole.
• Il nuovo dado cieco permette applicazioni con un miglior effetto estetico, oltre a garantire un'installazione a regola d'arte.
• Le certificazioni internazionali garantiscono la massima sicurezza e le migliori prestazioni. Queste certificazioni coprono anche l'utilizzo in zone sismiche o l'utilizzo di punte cave.

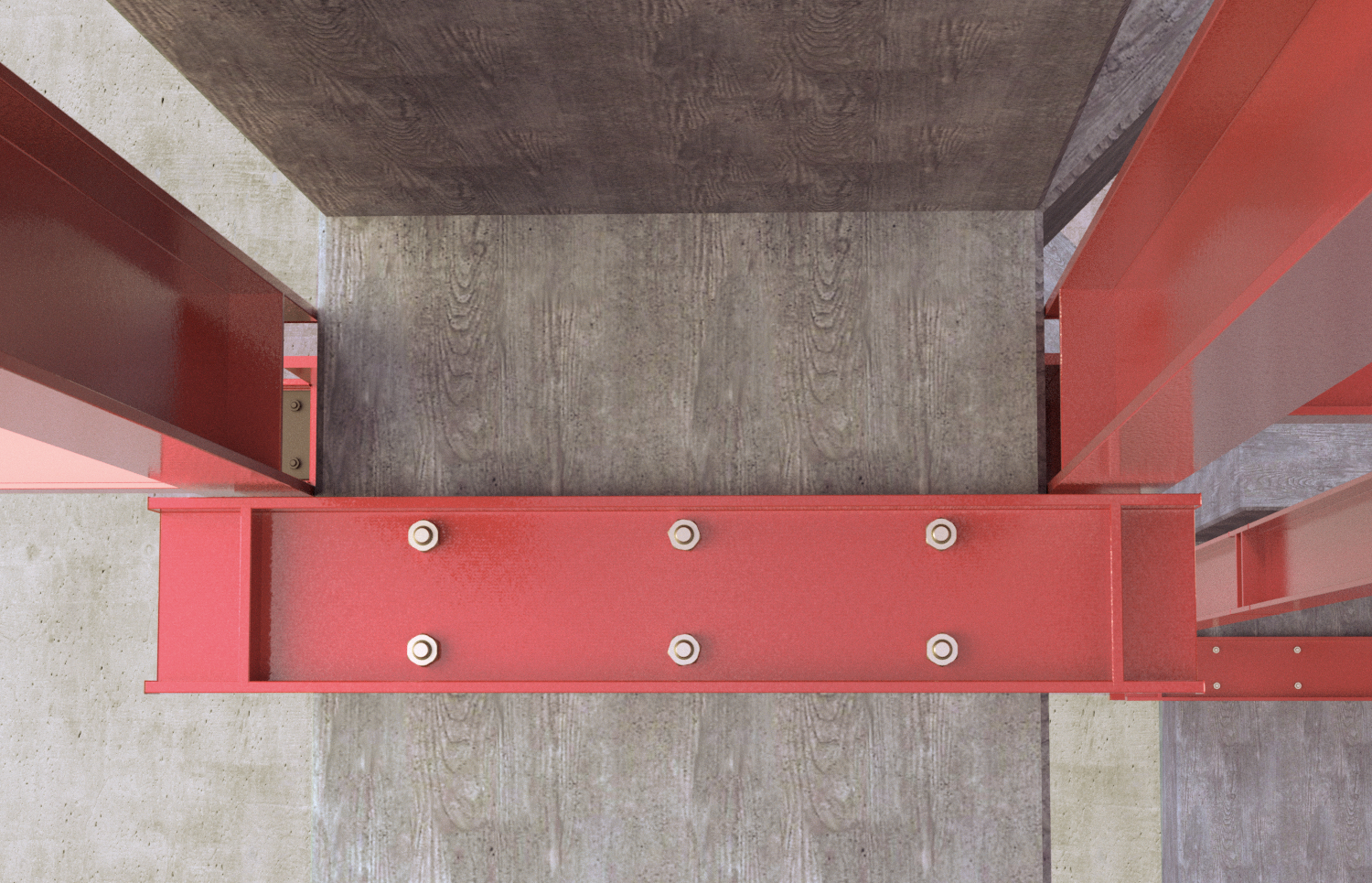

• Costruzioni in acciaio

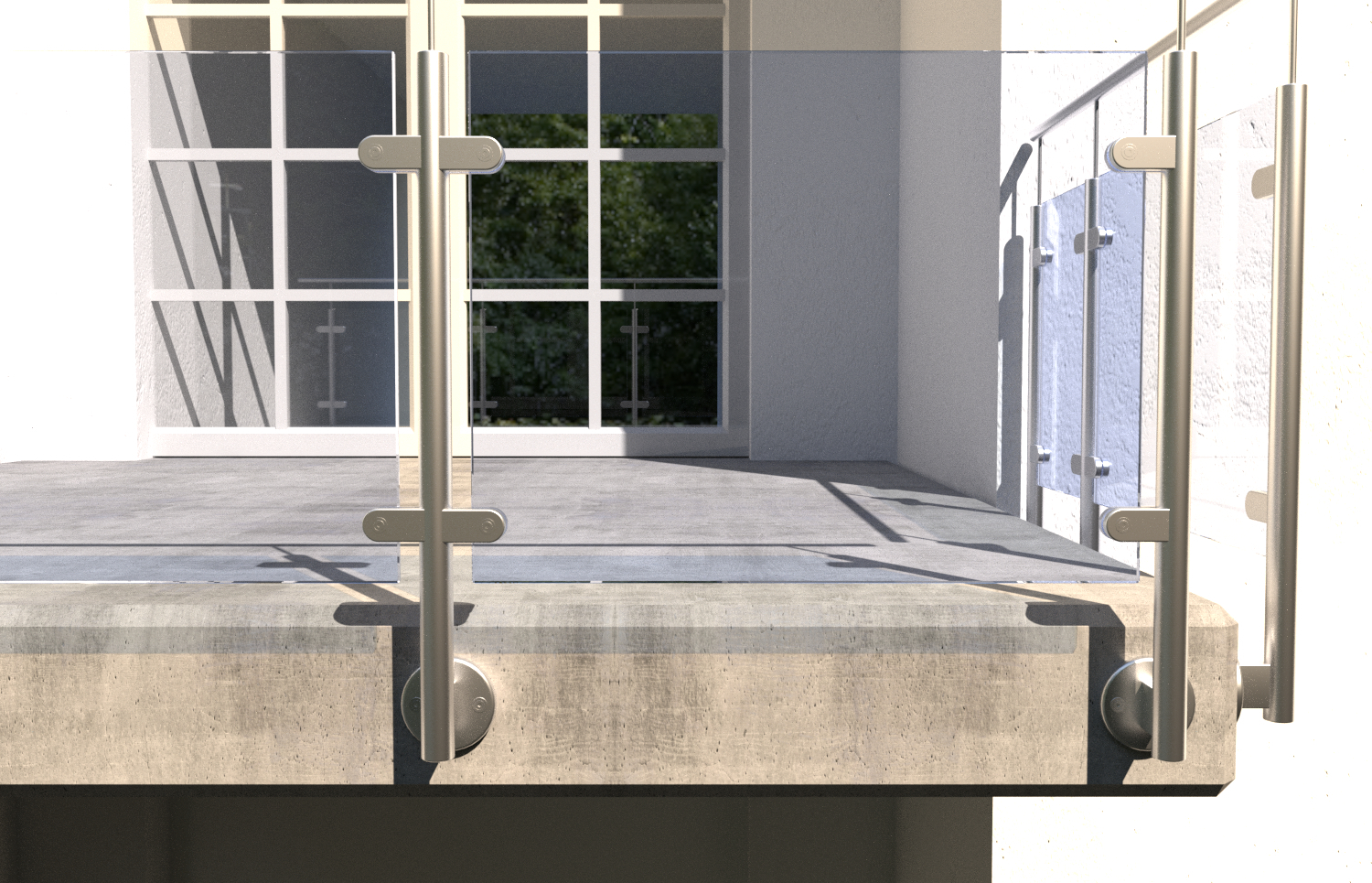

• Balaustre




• Consolle




• Scale




• Passerelle portacavi




• Macchinari




• Gradini




• Cancelli




• Facciate




• Costruzioni in legno

• Idoneo per installazione passante e non passante ed è anche per installazione distanziata grazie alla lunga filettatura.
• Ll'inserimento del corpo nel foro, si esegue come di consueto con un martello, accertandosi di lasciare una precisa sporgenza del filetto.
• Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.
• L'ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie si raccomanda l'utilizzo del percussore FABS.
• Per applicazioni in categoria di prestazione sismica C2 riempire lo spazio anulare tra il gambo del tassello e il foro dell'oggetto da fissare con resina FIS V, FIS EM, FIS HB o FIS SB. Per un riempimento ottimale utilizzare l'opportuno disco di riempimento FFD (opzionale).

• Lunghezza dell'ancorante: 105 [mm]
• Diametro foro: 10 [mm]
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 10 [mm]
• Materiale: acciaio inossidabile
• Filettatura: M10 x 63 [mm]
• Filettatura: M10
• Lunghezza utile hef,stand/hef,red max: 20 / 40 [mm]
• Profondità foro min per installazione passante: 97 [mm]
• Chiave di serraggio: 17 [mm]
• Certificazione sismica: C1 / C2
• Profondità di ancoraggio hef,stand/hef,red: 60 / 40 [mm]

• Codice EAN: 4048962305463
• Codice Fischer: 543397
