Codice: fie2738
Fischer Fissaggi
Dado PFCN 41 (1 Pz.)

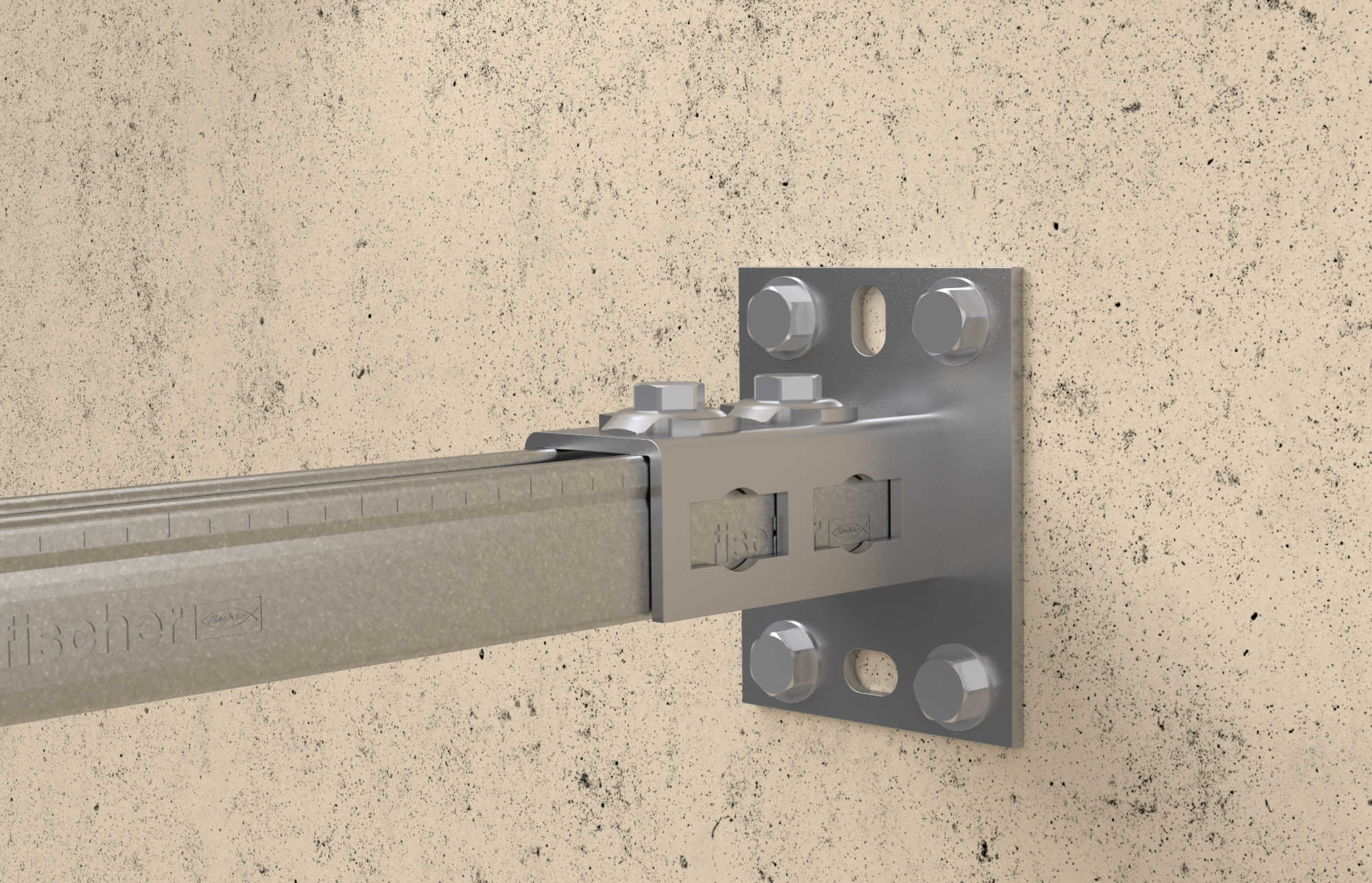

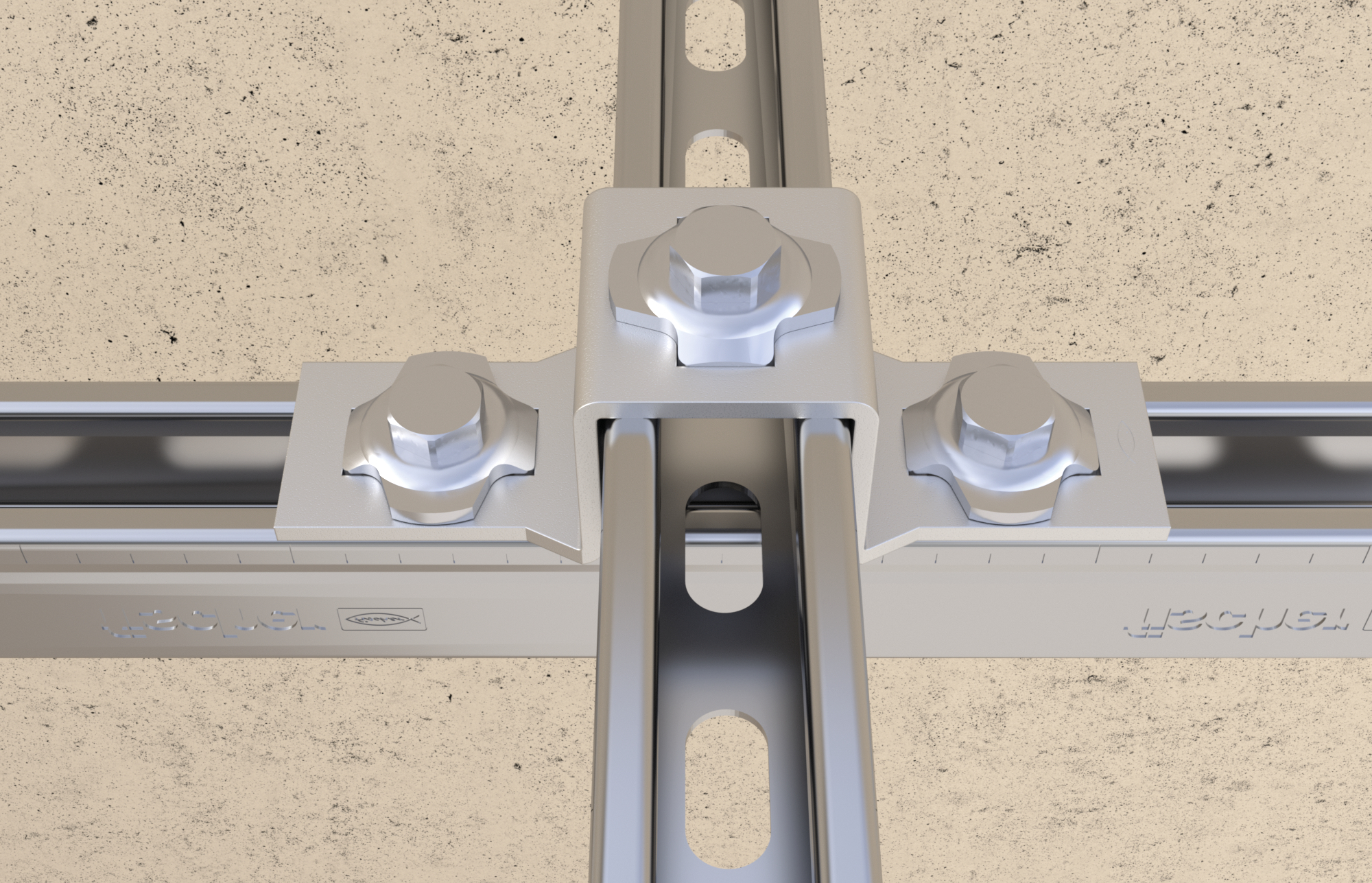

Dado a innesto rapido per la più semplice e rapida connessione di profili FUS

PFCN 41 - Dado a innesto rapido per la più semplice e rapida connessione di profili FUS

Vantaggi:

• La corretta installazione del dado a innesto rapido e degli elementi di connessione rendono più rapida e semplice la connessione tra profili.
• L'effetto molla del PFCN durante l'installazione garantisce un posizionamento semplice e preciso del profilato.
• La zigrinatura nel dado a innesto rapido fornisce una presa sicura nel profilato FUS.
• L'installazione con una rotazione di 90° consente la post-installazione all'interno dei profilati.
• Prima del serraggio il dado PFCN consente regolazioni e preposizionamento.

• Materiale della calotta: Acciaio DD11 (materiale n° 1.0332) secondo DIN EN 10111
• Materiale dado scorrevole: Acciaio S420MC, EN 10149-2
• Materiale vite testa esagonale: 8.8 M10-28, DIN 933
• Materiale delle parti plastiche: Polipropilene
• Zincatura: zincatura a freddo secondo DIN 50979, min. 8 ?m

Applicazioni consigliate:

• Il connettore pre-assemblato PFCN è idoneo per la connessione di profili FUS ed elementi di connessione attraverso il principio dell'installazione passante.


• PFCN è l'elemento universale per tutti gli elementi di connessione e i profili FUS.

Dettagli tecnici:

• Coppia di serraggio per vite classe 8.8: 40 [N·m]
• Materiale: zincato a freddo
• Confezione: Cartone
• Filettatura: M10
• Carico raccomandato a taglio max: 4,0 [kN]
• Carico raccomandato a taglio max: 4,5 [kN]
• Carico raccomandato a taglio max: 5,0 [kN]
• Carico max raccomandato a trazione per FUS 1,5 mm: 4,0 [kN]
• Carico max raccomandato a trazione per FUS 2,0 mm: 5,0 [kN]
• Carico max raccomandato a trazione per FUS 2,5 mm: 7,0 [kN]

Riferimenti:

• Codice EAN: 4048962225044
• Codice Fischer: 533739
